Современные материалы и технологии сильно упрощают жизнь: многие работы можно выполнить самостоятельно, без привлечения специалиста. Главное знать порядок действий. Сейчас мы будем разбираться, как подключить кабель к антенне, правильно подсоединить антенный кабель к штекеру и как подключить несколько телевизоров к одной антенне.
Как подключить штекер к антенному кабелю
Комнатные антенны продаются уже с припаянным кабелем и штекером. А вот при подключении индивидуальной уличной придётся самостоятельно решать вопрос с подключением. Если же вы задумали монтаж с разводкой на разные телевизоры, то тут ещё больше вопросов. Но всё не так сложно, ведь эти работы можно проделать без пайки и с минимальным набором инструментов.
Начнём с подбора комплектующих.
Выбор кабеля и штекера
Разберём сначала простую задачку: прямое подключение кабеля от антенны к телевизору. Первым делом определяемся с длиной кабеля и отправляемся в магазин.
Первое, что вы увидите – антенный или, как правильней, коаксиальный ТВ кабель бывает двух цветов. Белый предназначен для внутреннего монтажа. А чёрный в ПВХ оплётке для наружного. У него оболочка устойчива к воздействию непогоды, ультрафиолета и механическим нагрузкам.
Ориентируйтесь на то, где вы будете прокладывать большую часть магистрали.
Мы не будем сейчас разбираться с маркировкой кабельной продукции. Компетентный продавец сам ответит на все ваши вопросы. Провода отличаются по материалу центральной жилы и экрана. Жила бывает медная или омеднённая стальная. Её толщина может незначительно отличаться. Экран обычно алюминиевый, потому что медь дорогая. Дальше идёт разделение по производителям. Но на самом деле все эти нюансы никакого значения не имеют при расстоянии от антенны до телевизора в пределах 20-30 метров.
Если расстояние большое, лучше брать антенный кабель с медной жилой. Он дороже, зато потери сигнала минимальны. Его также рекомендуется использовать для спутникового телевидения. Ещё из субъективных наблюдений – такой провод легче монтировать. Кабель со стальной жилой жёстче, его трудней запихивать под плинтуса, в короба и другие места скрытого монтажа.
Ещё есть одна важная характеристика – сопротивление коаксиального кабеля. Для приёма ТВ сигнала считается оптимальным провод с сопротивлением 75 Ом. Кабели 50 Ом предназначены для 4G и Wi-Fi антенн. На самом деле его тоже можно использовать для телевизора. Но, во-первых, он дороже. Во-вторых, в зависимости от вашего местоположения, расстояния до телевышки, наличия помех могут быть неприятные сюрпризы. Если у вас дома вдруг обнаружился кусок кабеля 50 Ом, экспериментировать с ним можно. А коль вы уже пришли за комплектующими в магазин, покупайте 75-Омный кабель.

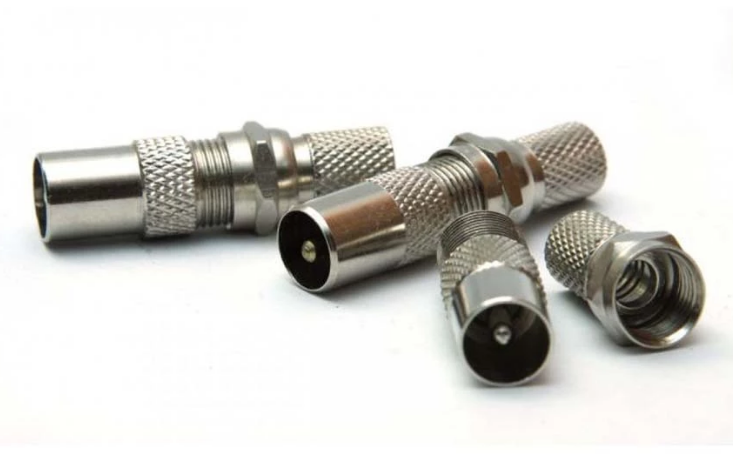

Теперь разберёмся со штекером. Раньше его к кабелю паяли. Теперь в этом необходимости нет. Современный антенный штекер состоит из двух частей – F-коннектора и переходника.

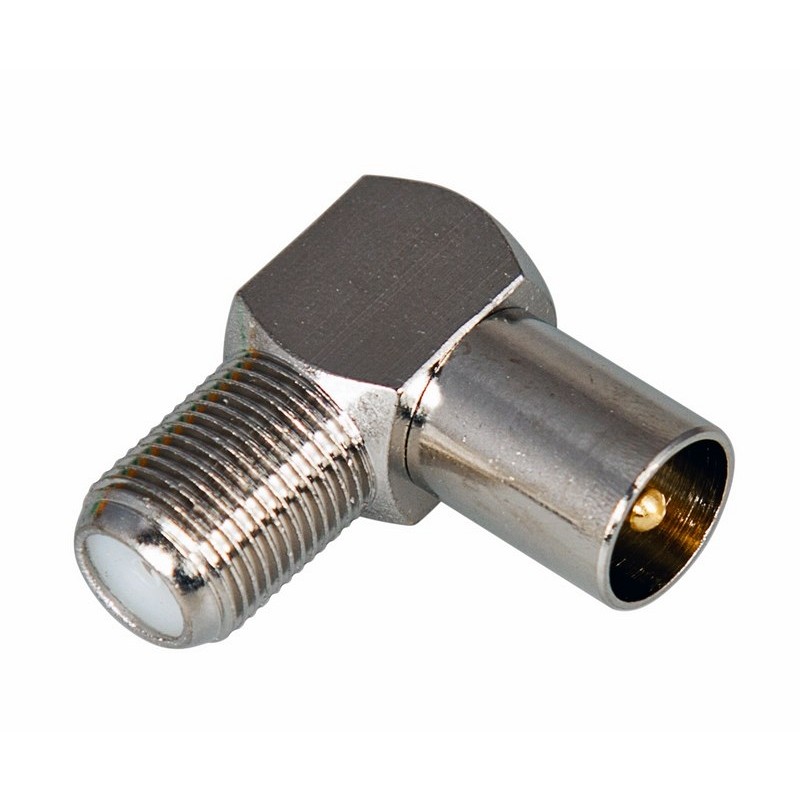

Последний может быть прямым или Г-образным.
Форму выбирайте, ориентируясь на то, насколько удобно будет его подключать. Угловой переходник обычно используют для ТВ-розетки.

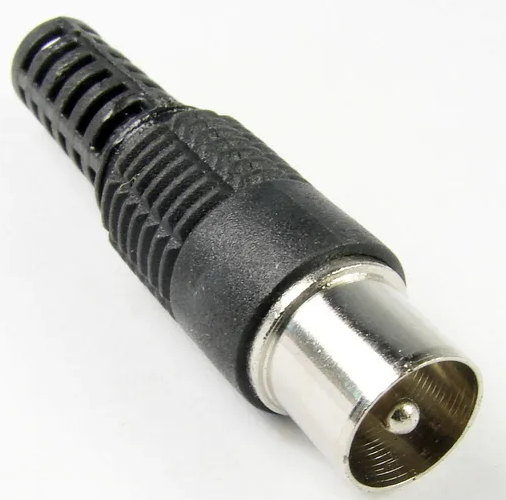

Ещё попадаются штекеры старого образца с пластиковым колпачком.
Его тоже можно смонтировать без пайки. Но лучше всё-таки использовать современный вариант.
Разделка антенного кабеля
После того, как вы приобрели всё необходимое, можно приступать к монтажу. Для быстрой разделки кабеля используются специальные инструменты, которых у вас наверняка нет. Поэтому обойдёмся ножом и плоскогубцами.

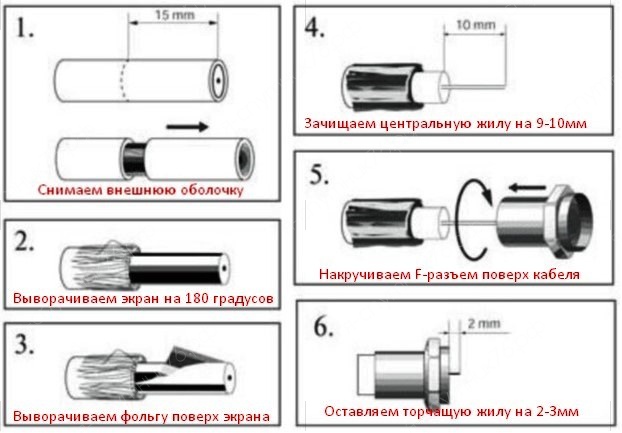

Чтобы подключить антенный кабель к штекеру, нужно выполнить такую последовательность действий:
- удаляем верхнюю изоляцию;
- отгибаем экран;
- зачищаем центральную жилу;
- навинчиваем на кабель F-коннектор.
Теперь к нему можно прикрутить переходник.
Пройдёмся по пунктам подробнее.

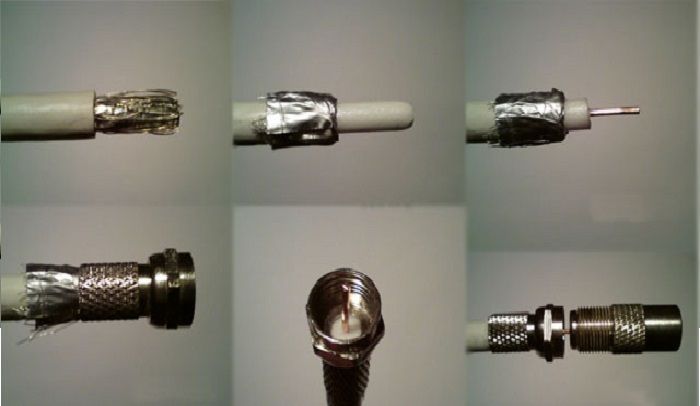

Ножом, можно канцелярским, аккуратно надрежьте оболочку кабеля по кругу, стараясь не повредить экран. Стащите её. Внутреннюю оплётку и фольгу заверните назад. Следите за тем, чтобы не осталось отдельных волосков, которые могут замыкать на центральную жилу.
Теперь наденьте F-коннектор на конец кабеля и закрутите по часовой стрелке. Нужно чтобы он полностью закрыл экран, а центральная жила выглядывала на 2 миллиметра. Если она получилась слишком длинная, укоротите её.
Конец жилы вставьте в переходник и заверните его до упора.
Подключение и проверка

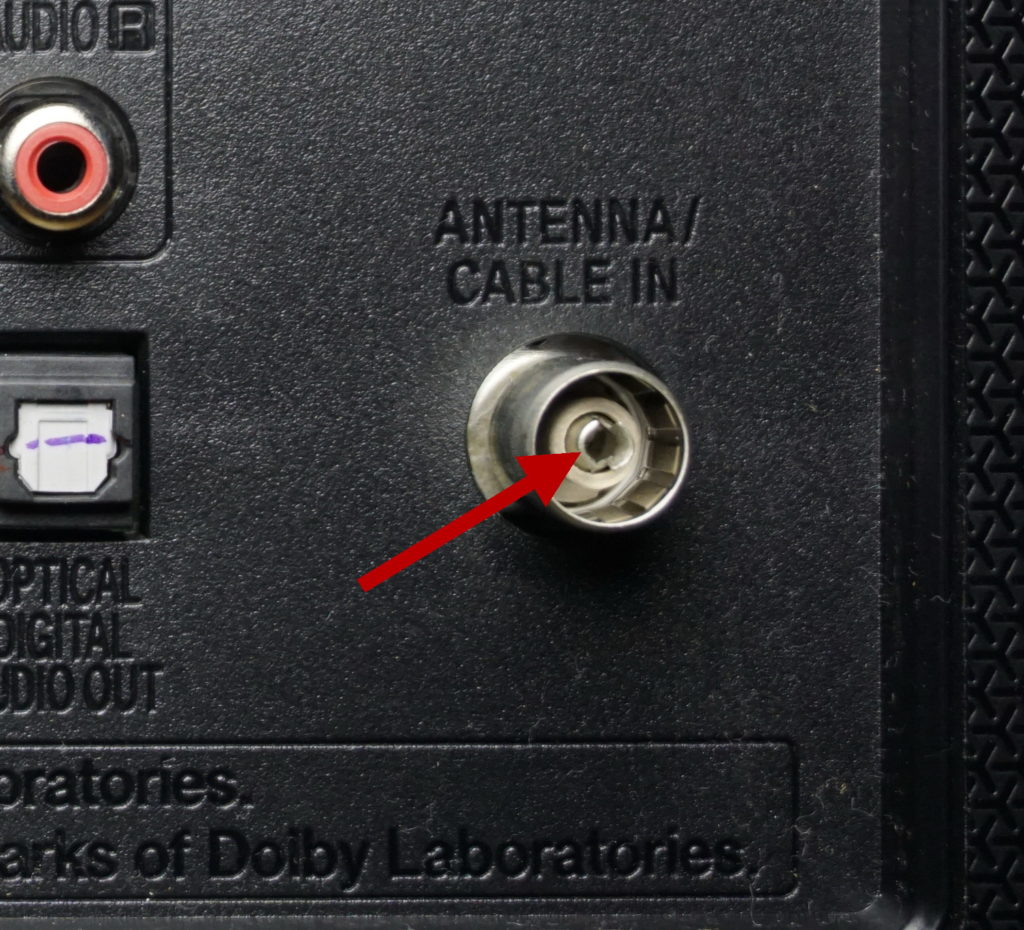

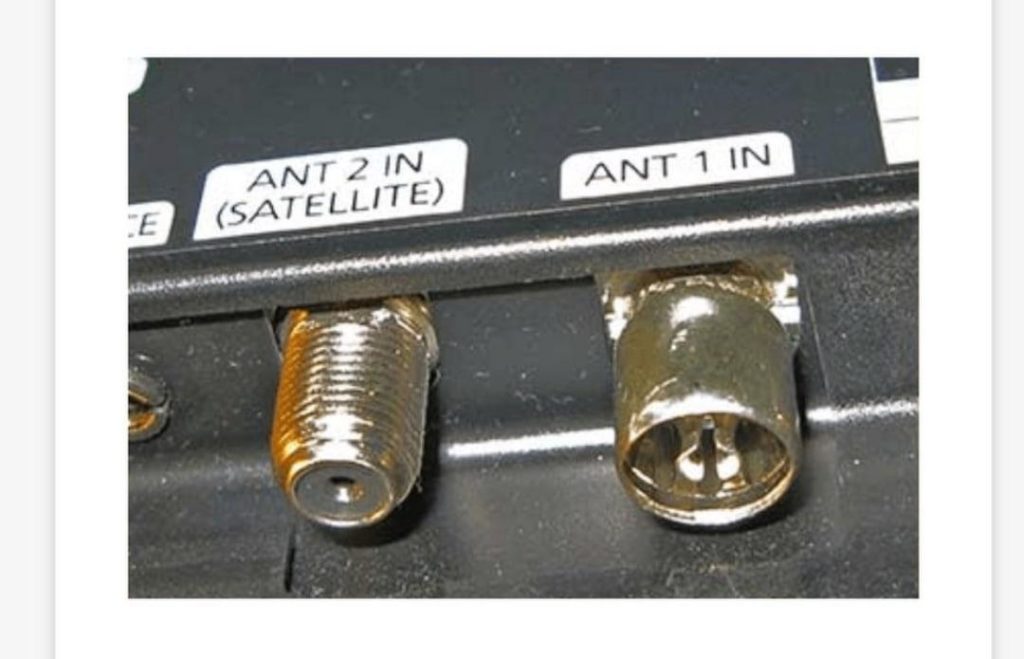

Подсоедините кабель к антенне, зафиксируйте, места контактов изолируйте. Вставьте штекер в антенное гнездо на телевизоре. Обратите внимание, что для подключения обычной антенны вам нужен ANT 1 IN.
На некоторых ТВ есть резьбовой разъём для подсоединения спутниковой антенны. Для того, чтобы подключиться к нему, переходник не нужен. Кабель прикручивается с помощью F-коннектора.
Включаем телевизор и пытаемся поймать каналы.
Возможные ошибки
Основные проблемы, которые возникают при монтаже, — это замыкание или плохой контакт. И то, и другое приводит к потере сигнала и частичному или полному отсутствию каналов.
Центральная жила и экран не должны соприкасаться. Экран контактирует только с корпусом F-коннектора. Центральная жила только с средней частью переходника.
Бывает, что телевизионный кабель оказывается чуть тоньше и коннектор на нём не фиксируется. В этом случае он может плохо контактировать с экраном. Слишком короткая жила может не доставать до контакта в переходнике. Убедитесь, что все контакты в порядке.
Как временно подсоединить антенный кабель без штекера
Бывает, что под рукой нет штекера, а телевизор включить невтерпёж. Как временный вариант можно временно подсоединить антенный кабель напрямую к гнезду.
Зачищаем конец кабеля. Центральную жилу загибаем и складываем вдвое. Это для того, чтобы она стала толще отверстия внутри гнезда.
Жила должна войти туда максимально туго.
Также её нужно изолировать. Для этого подойдёт пластиковая трубка подходящего диаметра или кусок изоляции, которую вы сняли с кабеля. Наденьте её на центральную часть гнезда и вставьте туда жилу. А экран с помощью отвёртки затолкайте между изоляцией и наружной частью гнезда. Зафиксируйте это всё изолентой.
Если вы всё сделали правильно, теоретически телевизор сможет найти каналы. На практике такое соединение ненадёжно, его следует по возможности заменить на нормальный штекер.
Как подключить несколько телевизоров к одной антенне

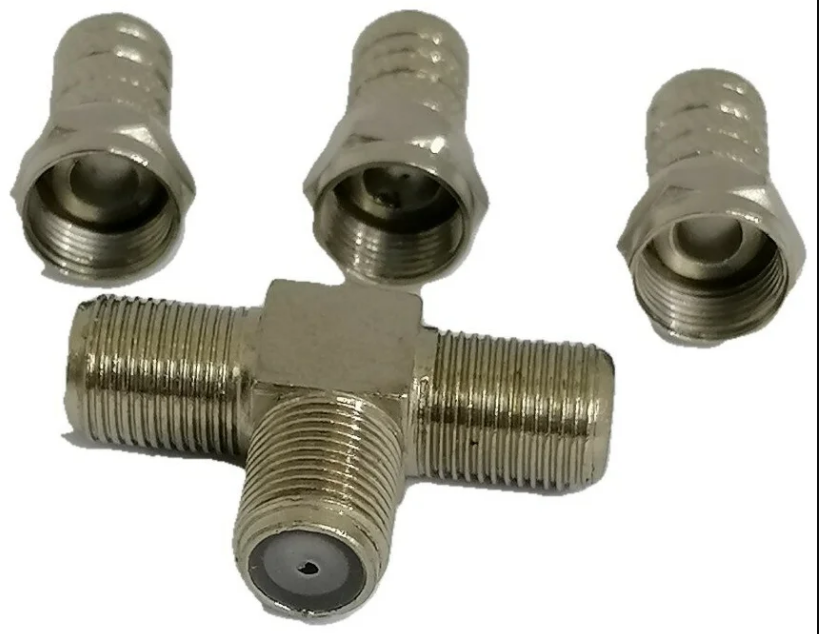

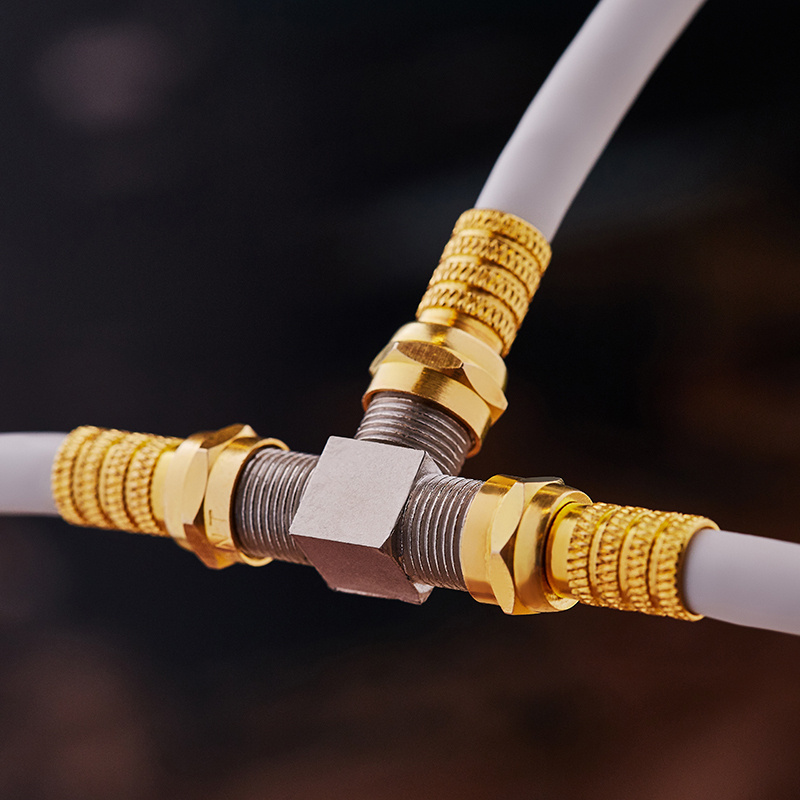

Если в доме только одна антенна, но два телевизора, первое, что приходит в голову – использовать тройник.
Разделяем один провод на два, подсоединяем к ним штекеры и подключаем телевизоры.
В принципе, такая схема вполне работоспособна. Но очень многое зависит от самих телевизоров, длины проводов, уровня сигнала и самих телевизоров. При одновременной работе ТВ приёмники могут мешать друг другу.

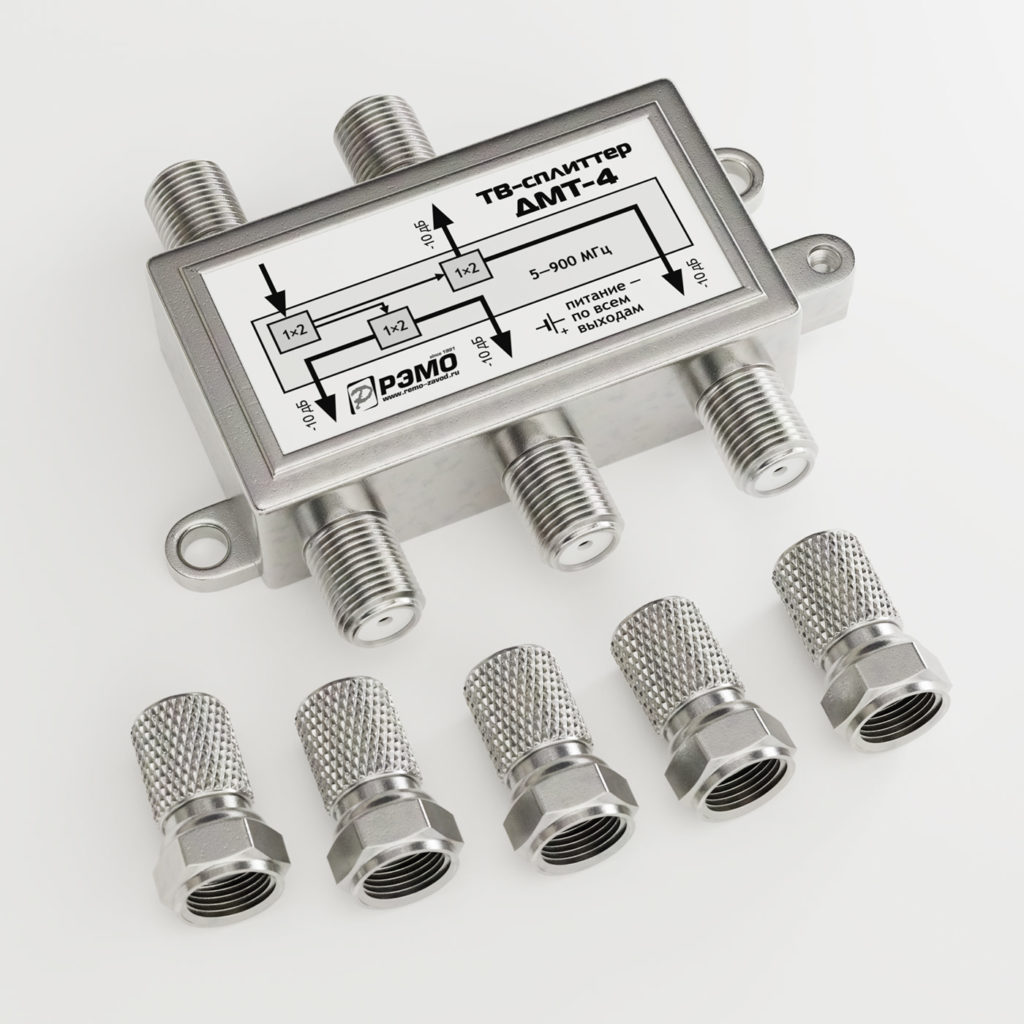

Чтобы не возникало проблем, сигнал нужно поделить между ними поровну. Для этого есть специальное устройство, которое называется разветвитель или сплиттер.
У него есть вход для антенны и выходы для подключения телевизоров. Подсоединение выполняется с помощью F-коннекторов. С помощью одного сплиттера можно подключить к одной антенне до шести телевизоров.
Подробно о том, как подключить два телевизора к одной антенне, читайте в отдельной статье.
В каких случаях нужен антенный усилитель

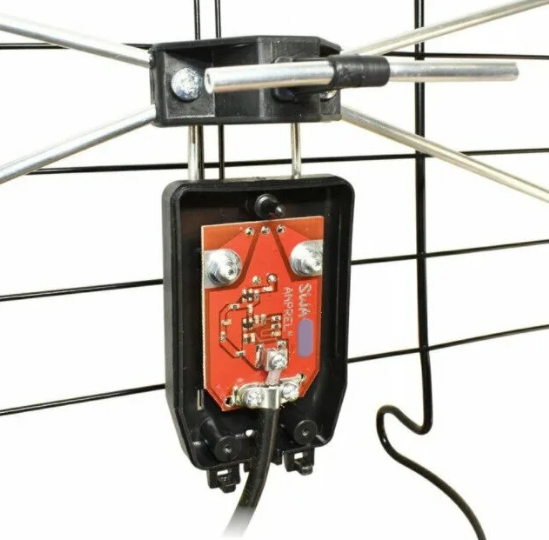

Антенна может быть пассивной или активной. В первом случае она принимает сигнал только за счёт своей конфигурации. Во втором ей помогает специальный электронный блок – усилитель. Обычно он устанавливается прямо на антенне.

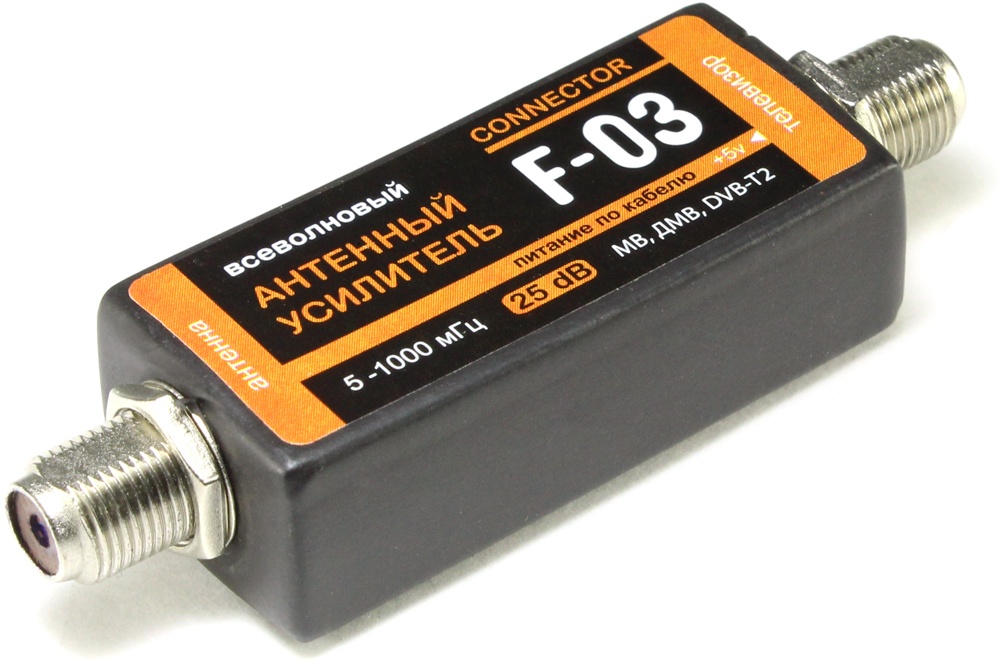

Но есть усилители сигнала, которые монтируются на кабель.
Необходимость в усилителе возникает, если:
- вы находитесь далеко от телевышки;
- уровень сигнала слабый;
- расстояние от антенны до телевизора большое;
- к антенне подключены несколько телевизоров.

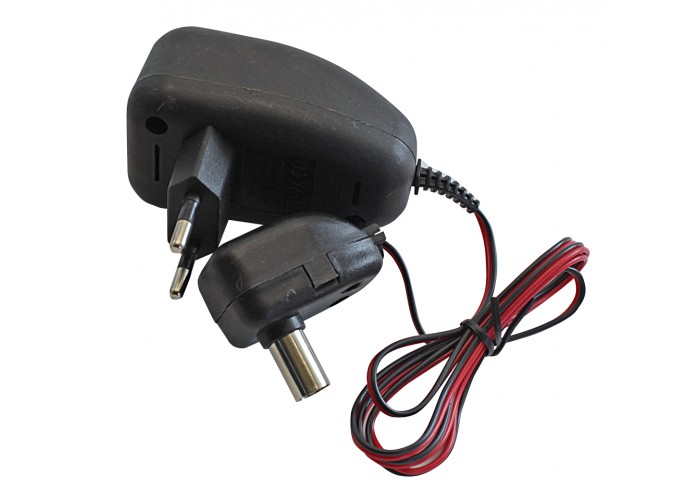

Чтобы усилитель работал, на него нужно подать питание. Для этого используется адаптер 220 вольт, который включается в розетку.
Он имеет свой штекер и монтируется на том конце провода, который подсоединяют к телевизору. Питание на усилитель подаётся непосредственно по центральной жиле коаксиального кабеля.

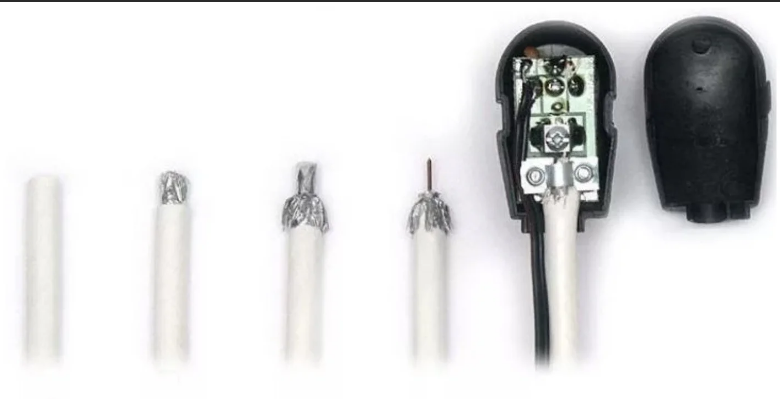

В этом случае подсоединение кабеля выглядит так.
Вам нужно аккуратно разобрать штекер. Он обычно на защёлках, но может скручиваться винтами. Провод следует зачистить, подсоединить и закрепить центральную жилу и экран. Следите, чтобы они не касались друг друга. Соберите штекер, вставьте его в гнездо для антенны на телевизоре, а блок питания подключите к розетке. На некоторых блоках есть регулятор мощности. Вы можете установить оптимальный уровень сигнала.
Если вы используете ТВ приставку, она может подавать питание на усилитель сама. В этом случае отдельный блок питания не нужен. Достаточно в меню приставки включить питание антенны.
