С наступлением эры умных телевизоров IPTV всё больше вытесняет традиционное эфирное ТВ. Но не везде скорость подключения к интернету позволяет смотреть потоковое видео. В пригороде и дачных посёлках приходится выбирать между спутником и эфиром. Но оборудование для приёма спутниковых каналов дорогое, а сама услуга платная. 20 эфирных каналов бесплатны и ловятся на обычную антенну, даже самодельную.
В городе с интернетом проблем обычно нет, однако не всем нужны 150-200 каналов. Поэтому здесь эфирное телевидение тоже востребовано.
В этой статье мы расскажем об установке антенны для цифрового телевидения.
Выбираем антенну

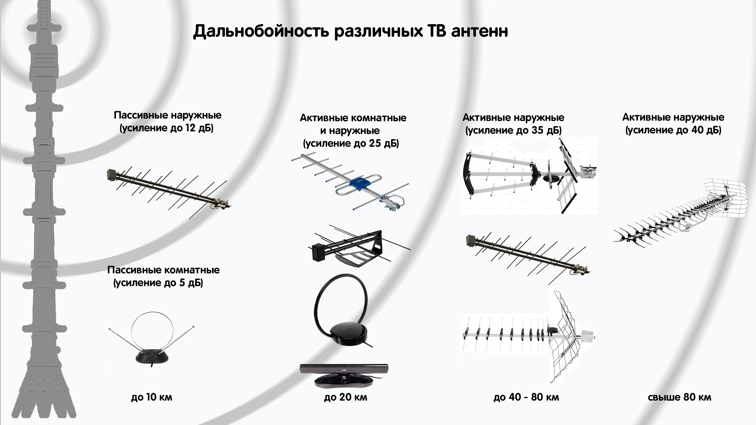

Антенны делятся на пассивные и активные. Первые принимают сигнал за счёт своей конфигурации – длины и формы элементов. Вторые оснащены встроенным или внешним усилителем. Они отличаются коэффициентом усиления, который измеряется в децибелах (дБ). Он может быть разным – 6, 10, 20 дБ и т. д. По месту размещения антенны делятся на комнатные и уличные.
Отдельный вопрос – частотный диапазон. Цифровое ТВ вещает на дециметровых частотах. Поэтому старая аналоговая антенна для приёма метровых волн не подойдёт.
Общие рекомендации по выбору антенны можно свести к следующему:
- В городе при прямой видимости на телевышку может быть использована пассивная комнатная антенна.
- На расстоянии более 15 км от вышки или при приёме отражённого сигнала применяют комнатную антенну с усилителем или пассивную наружную.
- На значительном расстоянии от ретранслятора и наличии препятствий на пути сигнала нужна активная уличная антенна с высоким коэффициентом усиления.
Но на практике есть много нюансов, которые следует учитывать. Считается, что за городом комнатная антенна неэффективна. Однако, если расстояние до телевышки в пределах 15-20 км и на пути сигнала нет значительных препятствий, такая антенна, поднятая под потолок отлично справляется со своей задачей. В то же время в городе, в 3-5 км от ретранслятора, где вроде бы сигнал должен быть отличный, из-за плотной застройки существует множество мёртвых зон. Оказавшись в такой зоне, комнатная антенна работать не будет.
Выбор антенны следует делать, исходя из конкретной ситуации. Поэтому рекомендуем выполнить такую последовательность действий.

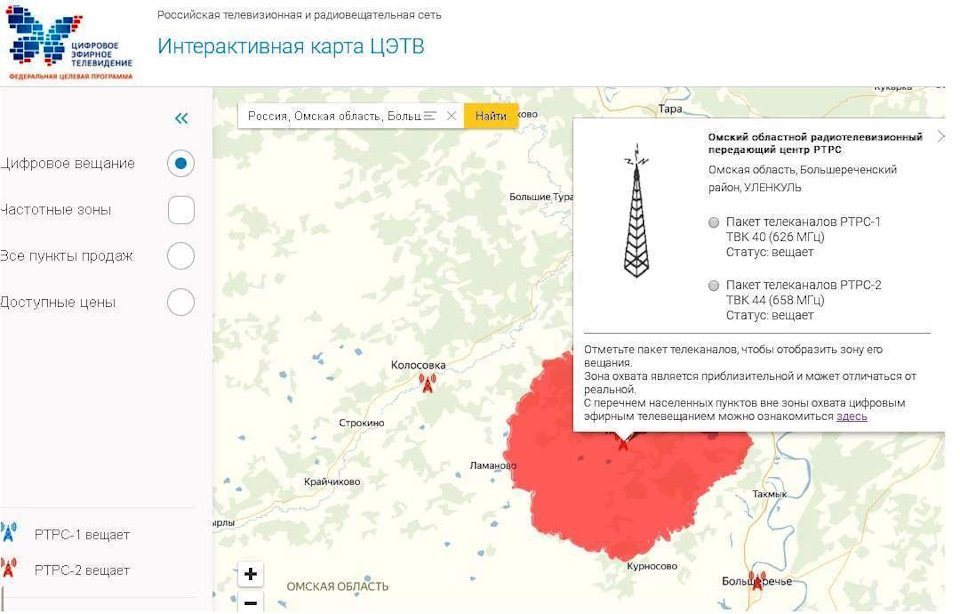

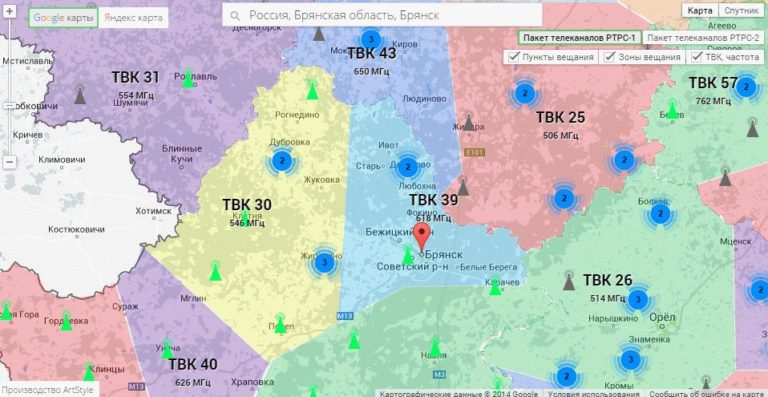

Определите местоположение ближайших ретрансляторов. В густонаселённых районах их почти всегда будет больше, чем один. Если вы не видите ретранслятора, это ещё не означает, что его нет. Поэтому рекомендуется воспользоваться для этих целей картой РТРС.
Ретранслятор, до которого расстояние меньше всего, не всегда самый лучший. Проведите линию на карте от своего дома до вышки. Высотные дома, лес, возвышенности, промышленные объекты на пути сигнала могут оказаться серьёзной проблемой. Выбирайте тот ретранслятор, где препятствий меньше. Определите расстояние до него и, исходя из этого, принимайте решение о приобретении антенны.
Важно! Цифровые каналы транслируются блоками (мультиплексами). Убедитесь, что выбранная вышка вещает оба мультиплекса. Также есть уже построенные вышки, которые ещё не осуществляют вещание вообще. Информацию о статусе ретранслятора тоже можно узнать на сайте РТРС.
Учиться лучше на чужих ошибках. Пообщайтесь с соседями, узнайте, какими антеннами они пользуются. Возможно, вам расскажут и о неудачных вариантах, которые не позволили поймать сигнал.
Оценить перспективы применения комнатной антенны можно, взяв на время такое устройство и опробовав его у себя дома. Возможен также вариант договориться с продавцом о возврате или обмене, если выбранная антенна не подойдёт.
Как выбрать комнатную антенну для телевизора — в нашем обзоре.
Теперь перейдём непосредственно к вопросу установки эфирной антенны.
Комнатная
Комнатная телеантенна — самый простой вариант для монтажа. Устройство продаётся в сборе, с уже подсоединённым кабелем и штекером, полностью готовое к использованию. Процедура установки сводится к таким действиям:
- Подсоедините антенну к телевизору.
- Включите телевизор и выведите на экран информацию о мощности сигнала.
- Перемещайте антенну, чтобы выбрать наилучшее местоположение.

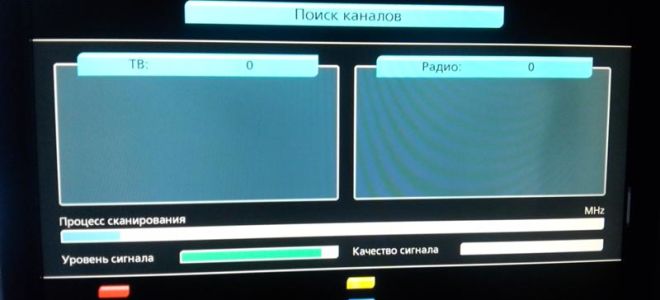

Практически все современные телевизоры и DVB-T2 тюнеры умеют отображать уровень телесигнала. Для этого используется либо кнопка INFO на пульте, либо специальный пункт меню. Можно также открыть раздел «Ручная настройка каналов», там будет такая же шкала с информацией о сигнале.
Наилучший результат достигается при размещении антенны напротив проёма окна или балкона, выходящего на телевышку. А вот глухие углы бетонных стен чаще всего оказываются мёртвыми зонами, где вообще невозможно поймать сигнал.
Наружная
Теперь разберёмся, как установить уличную антенну для телевизора. Здесь ситуация сложнее: придётся дополнительно приобретать и прокладывать кабель, антенну нужно размещать как можно выше и надёжно закрепить.
В частном доме антенну можно попробовать разместить на чердаке, а в квартире на балконе. Это упростит задачу. Но подобный вариант не всегда допустим. Например, такое размещение не обеспечивает достаточную высоту или прямую видимость на вышку. А некоторые кровельные материалы экранируют сигнал. Тогда придётся выбирать один из следующих вариантов.

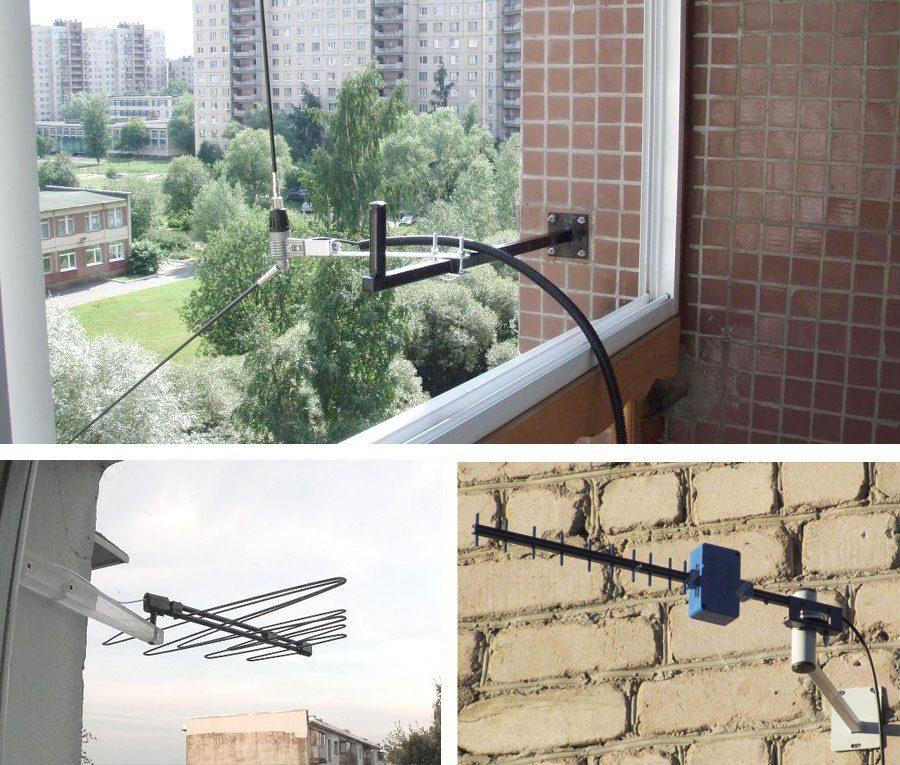

Фасад
Оптимальный вариант размещения уличной антенны. Монтаж удобно выполнять с лестницы или из окна многоэтажки. Потребуется минимум материалов. Длина кабеля небольшая, его сразу можно завести в помещение через отверстие в стене.
Мачта
Вариант подходит для частного дома. Он более сложный, чем крепление на фасад, поэтому стоит его использовать если:
- Материалы фасада не позволяют надёжно закрепить антенну.
- Дом находится в низине и размещение на фасаде не даёт возможности поднять антенну на нужную высоту.
- Подходящий для размещения антенны фасад смотрит в противоположную сторону от ретранслятора или напротив находится препятствие.
Мачту для антенны можно установить на крыше или на земле. В любом случае, даже если её высота всего 2-3 метра, необходимо обеспечить надёжную опору и фиксацию с помощью тросов.
Крыша многоэтажки
В многоквартирных домах установлена общедомовая антенна и провайдер берет за нее деньги. Возможно вы платите за за нее, и ее можно отключить.
Читайте, как отказаться от антенны в квартире.
Если в многоэтажном доме нет возможности разместить антенну на балконе или наружной стене, можно установить её на крыше дома. С одной стороны, беспроигрышный вариант – она будет расположена максимально высоко, что обеспечит стабильный приём. С другой, возникают сложности.
- Юридические и технические нюансы. Обычно попасть на крышу просто так нельзя: за неё отвечает управляющая компания или ваше товарищество совладельцев жилья. Нужно получить разрешение, всё согласовать и, вероятно, вносить плату за пользование крышей.
- Для обслуживания и ремонта антенны также придётся получать к ней доступ через сотрудников конторы.
- Сложности с прокладкой кабеля. Особенно если ваша квартира находится на нижних этажах 14-этажного дома.
Кроме того, в случае, если во время монтажа и эксплуатации антенны будет повреждена кровля или другие конструкции, вам придётся компенсировать причинённый ущерб. Так что вариант этот не самый удачный и годится только на крайний случай.
Что необходимо для установки
Для монтажа эфирной антенны на улице вам понадобится:
- Телевизионный коаксиальный кабель для антенны нужной длины.
- Соединительные элементы – F-коннекторы, штекеры.
- Кронштейн, тросы, труба для мачты – в зависимости от выбранного способа установки.
- Крепёжные элементы: саморезы, стяжки, болты и т. д.
- Инструменты: дрель, отвёртка, плоскогубцы и т. п.
Выбор кабеля и протяжка

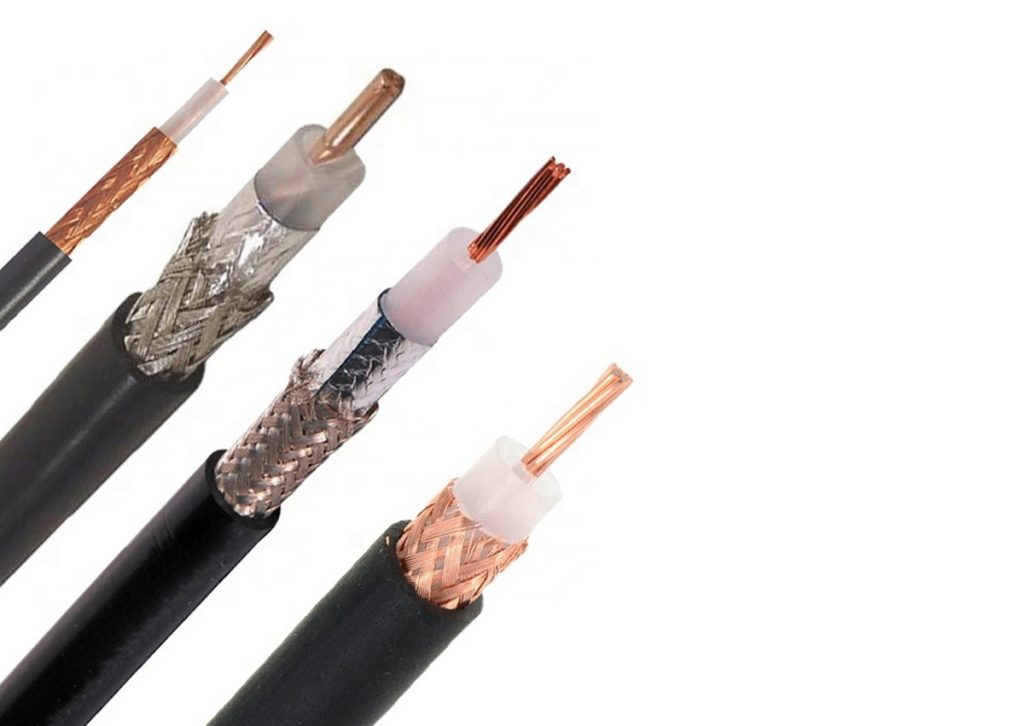

Для подключения телевизионной антенны применяется коаксиальный кабель сопротивлением 75 Ом. Он выпускается в различных модификациях, но устроен одинаково: центральная жила, покрытая диэлектриком, экран из фольги или оплётки и наружная изоляция.
Отличия в материале, из которого он изготовлен, и коэффициенте затухания. Чем выше этот параметр, тем больше потери сигнала. Поэтому:
- Длина кабеля должна быть минимальной.
- При большой длине необходимо использовать кабель с минимальным коэффициентом затухания.
На практике при длине кабеля в пределах 10 метров его характеристики ни на что не влияют. А в пределах 20-30 метров затухание сигнала настолько незначительно, что им можно пренебречь. Вряд ли вы будете использовать провод большей длины, даже в частном доме. Поэтому смело можно брать продукцию нижней ценовой категории – отечественный РК-75 или китайский RG-6. Дорогие итальянские марки имеет смысл покупать при значительно большей протяжённости магистрали и подключении нескольких телевизоров одновременно.
На что следует обратить внимание:
- В случае, когда прокладка значительной части кабеля предполагается по улице, приобретайте провод в оплётке для наружных работ. Она устойчива к ультрафиолету и осадкам.
- Провода одной марки разных производителей заметно отличаются гибкостью. Излишне жёсткий кабель сложно укладывать в короба, плинтуса и другие места скрытого монтажа. Для работы внутри помещения используйте более гибкие провода.

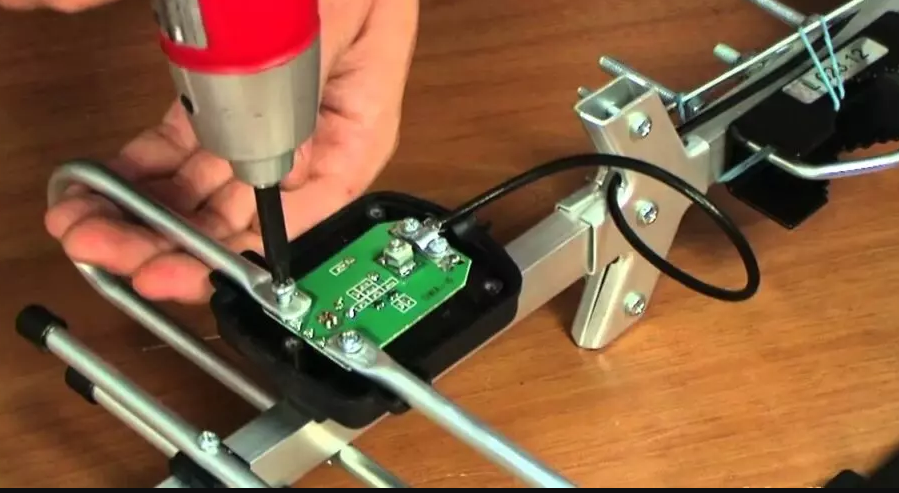

Экран и центральная жила крепятся к антенне винтами согласно инструкции. Важно сделать это правильно: не перепутать их местами и не допустить замыкания. Надёжно затяните винты. Место соединения должно быть защищено от осадков.
Не размещайте кабель за антенной. Это может привести к появлению помех. Сразу ведите его вниз, вверх или в сторону. Зафиксируйте его стяжками на кронштейне или мачте, чтобы он не болтался. Произвольное движение может привести к ослаблению контактов на антенне или обрыву внутри кабеля.
Не допускайте заломов кабеля. Также он не должен быть зажат или придавлен тяжёлыми предметами. В помещении кабель желательно проложить в коробе, чтобы избежать случайных повреждений.

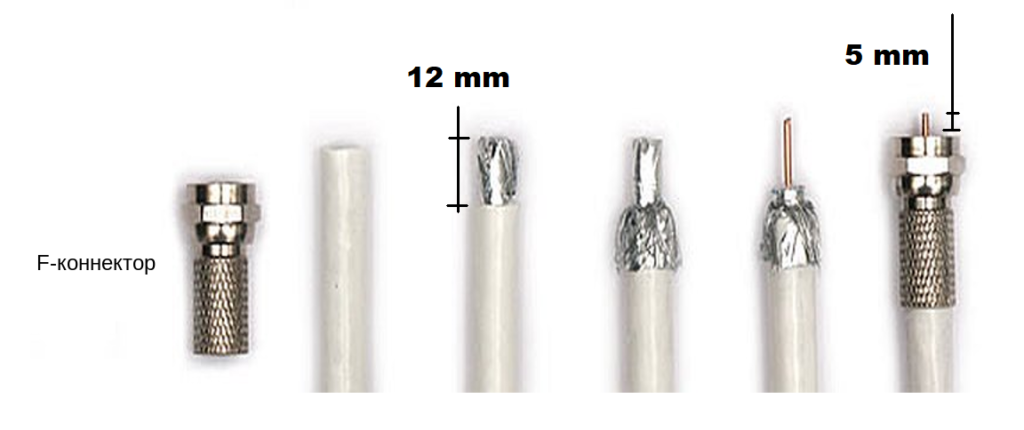

На свободный конец накрутите F-коннектор и штекер.
Штекер не должен болтаться. Контакт между центральной жилой и экраном недопустим.
Рекомендуем узнать подробнее о том, как сделать штекер для антенны телевизора.
Нужно ли заземлять
Заземление для антенны, расположенной на фасаде дома, не требуется. Но когда она установлена на мачте и является самой высокой точкой на местности, лучше установить заземление.

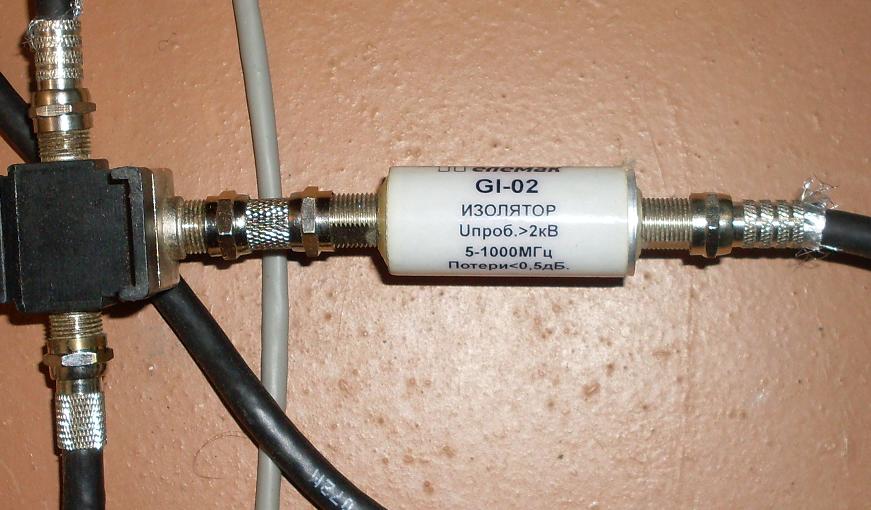

Хорошая альтернатива – грозозащита. Это небольшое устройство, которое монтируется в разрыв коаксиального кабеля с помощью F-коннекторов.
Стоит такая вставка недорого и устанавливается за несколько минут.
Точная настройка
Когда антенна установлена, важна точная настройка антенны. Для цифрового сигнала направление антенны точно на вышку имеет первоочередное значение. Отклонение на пару градусов при слабом сигнале может привести к тому, что вы не сможете принимать часть каналов.
Выше мы рассказывали, куда направить антенну для приема цифрового ТВ. Сделать это лучше всего с помощью компаса. Также правильно установить телевизионную антенну поможет приложение для Android-смартфона.
После того, как вы нацелили антенну на ретранслятор, подключите её к телевизору и проверьте уровень сигнала. Он должен быть максимально близок к 100%. Критический показатель – 50%. При такой мощности телевизор чаще всего вообще не ловит каналы.
Поворачивая антенну на небольшой угол, добейтесь максимально точной настройки. После этого надёжно зафиксируйте её в этом положении.
Возможные трудности
- При сканировании каналов найден только один мультиплекс. Проверьте, возможно, второй мультиплекс отключен на вашем ретрансляторе. В этом случае перенастройте антенну на другую вышку.
- Периодически появляется ошибка «Нет сигнала». Плохой контакт кабеля с антенной или штекером. Возможно также повреждение кабеля. Проверьте провода, все соединения и крепления.
- Изображение зависает, рассыпается. Звук опережает картинку. У вас слабый уровень сигнала. Проверьте и настройте его. Если удовлетворительных результатов добиться не удаётся, значит, ваша антенна не справляется и вам требуется либо поднять её выше, либо купить другую, более мощную.
