В доме появился второй телевизор. Вот только смотреть их одновременно не выходит, потому что антенна одна. Но эта проблема на самом деле решается довольно просто. Как подключить несколько телевизоров к одной антенне, расскажем в этой статье.
Сколько телевизоров можно подключить к одной антенне
На самом деле количество телевизоров на одном антенном проводе теоретически не ограничено. Поэтому нет необходимости в ещё одной антенне. Физическим ограничением является только уровень входного сигнала. Если приём хороший, то можно без проблем пользоваться двумя-тремя телевизорами без дополнительного усилителя. А при слабом сигнале без этого устройства не обойтись.
Читайте, как усилить сигнал антенны.
Что необходимо для подключения

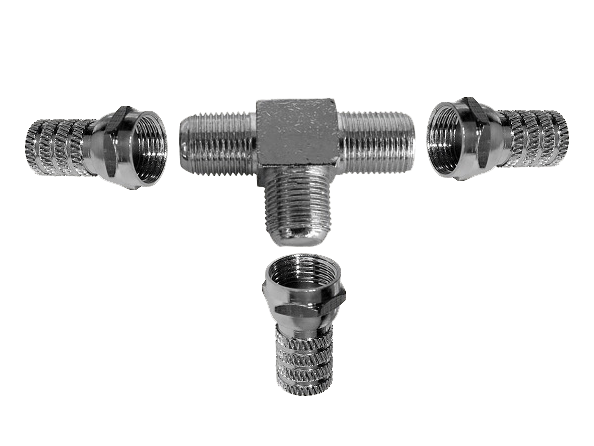

Разберёмся, как технически подключить второй телевизор к антенне. Сразу напрашивается простое и быстрое решение: купить тройник, F-коннекторы, разрезать кабель и сделать отвод для второго приёмника.
Работать такая схема может, но стопроцентной гарантии нет. Телевизоры будут создавать друг другу помехи. Особенно это актуально для цифрового телевидения. В результате, если поставить такой тройник на антенный кабель, при одновременном включении двух ТВ будут возникать проблемы. Может показывать только один телевизор, не работать оба или качество трансляции будет плохое.
Такая схема годится в том случае, когда вы не пользуетесь обоими устройствами сразу.

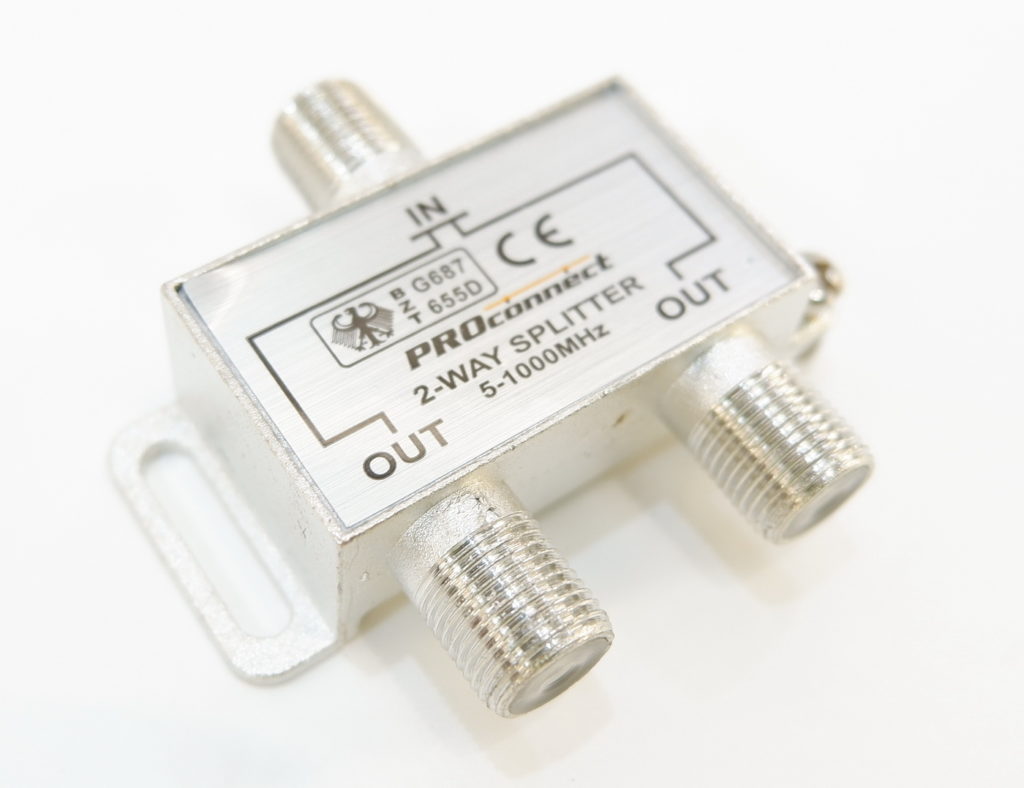

Чтобы не возникало проблем с распределением сигнала при подключении двух телевизоров, его лучше заранее разделить между ними поровну. Эту задачу выполняет небольшое устройство, которое так и называется – делитель. Это переходник на два телевизора и больше. Также он называется сплиттер.
К входу с помощью F-коннектора подсоединяется кабель от антенны. К выходам с помощью таких же коннекторов два отрезка провода нужной длины, которые затем подключают к антенному входу телевизоров.
Если нужно подключить больше двух телевизоров, купите делитель с необходимым количеством выходов.
Максимум к одному сплиттеру подключаются восемь телевизоров. Можно подсоединить к выходу сплиттера ещё один сплиттер и увеличить таким образом количество возможных подключений. Но чем больше таких соединений, тем сильней затухание сигнала. Здесь уже понадобится дополнительный усилитель или активный делитель с уже встроенным в него усилителем.
Точно так же можно подсоединить два телевизора к кабельному телевидению или спутниковой тарелке. Только имейте в виду, что обычное ТВ работает в дециметровом диапазоне на частоте от 5 до 1000 мегагерц, а у спутникового диапазон шире – 5-2500 мегагерц. Поэтому сплиттер для спутника может работать с обычной антенной, а вот делитель, предназначенный для эфирного ТВ, к спутниковой антенне не подойдёт.
Проверка уровня сигнала
Чтобы понять, какое оборудование вам нужно, сначала следует проверить уровень сигнала у вас дома. Специальный прибор для этого не потребуется. Посмотреть эту информацию можно на любом современном телевизоре или ТВ-приставке.
Обычно на пульте есть кнопка INFO или аналогичная. При нажатии на неё вы увидите информацию о трансляции, в том числе шкалу уровня и качества сигнала.
В идеале эти показатели должны быть приближены к 100%. В этом случае вы можете смело подключать два цифровых телевизора к одной антенне через сплиттер.
А вот если уровень сигнала 60% и ниже, скорее всего, не обойтись без усилителя.
Необходимость в усилителе
Вам понадобится дополнительный усилитель в таких случаях:
- Низкий уровень сигнала.
- Используются два сплиттера или больше.
- Большая длина антенного кабеля.
Не стоит использовать усилитель если вы хотите разделить кабельное ТВ на два телевизора. Уровень сигнала в кабеле достаточно высокий. А включение в цепь дополнительного усилителя создаст помехи.
Пассивная антенна
Бывает два вида антенн. В зависимости от того, какую вы используете, способы подключения будут отличаться. Вначале рассмотрим вариант с пассивной антенной.
Пассивная антенна — это та, в которой не используется усилитель. Она принимает сигнал за счёт своей конструкции. С такой антенной никаких сложностей не возникнет: покупаете обычный сплиттер, телевизионный кабель нужной длины, коннекторы и собираете по схеме.
Подключать несколько телевизоров к пассивной антенне можно лишь в том случае, если вы находитесь в зоне уверенного приёма и уровень сигнала не ниже 70%.
Активная антенна
Антенна, в которой используется усилитель сигнала, называется активной. Она позволяет принимать ТВ сигнал на большом расстоянии от ретранслятора.
Плата усилителя располагается непосредственно на самой антенне, а питание на неё подаётся по телевизионному кабелю. Источником питания обычно является адаптер, который подсоединяется к штекеру.

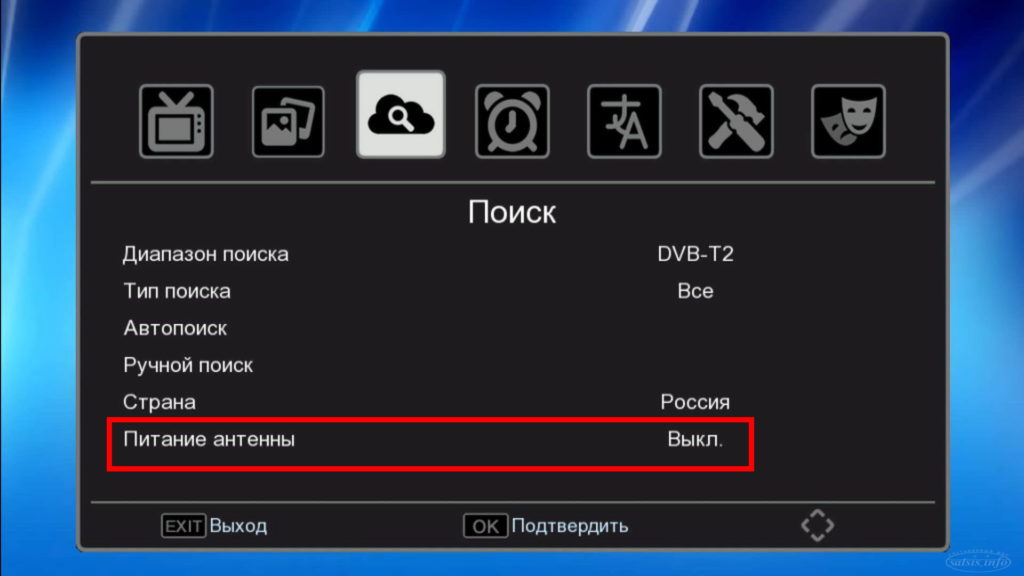

Также питание может подаваться с ТВ приставки. Для этого в её настройках должна быть включена эта опция.
Если у вас антенна на два телевизора со встроенным усилителем, подключение через обычный делитель не сработает. Дело в том, что он не пропустит электрический ток на усилитель. А, значит, устройство работать не будет.
Есть два способа подключить 2 телевизора по одному кабелю к антенне с усилителем.
Делитель с проходом питания
Вам понадобится сплиттер с проходом питания. Он позволит подать ток на усилитель. Схема подключения такая же, как и с пассивной антенной.
Если электричество на антенну подаётся с приставки, и вы планируете использовать их две или больше, то питание должно быть включено только на одной.
При использовании отдельного блока питания никаких дополнительных действий не требуется.
Обычный разветвитель
Вы можете использовать обычный сплиттер с активной антенной, но тогда вам нужно подать на неё питание напрямую. Для этого блок питания должен быть подсоединён между сплиттером и антенной.
Или можно приобрести специальный инжектор для подключения электропитания.
Он вставляется в любом месте между сплиттером и антенной. Тогда схема подключения будет выглядеть так:
Питание антенны на ТВ приставке при этом можно отключить.
Подключение без переходников
Существует простой способ запараллелить телевизоры без делителей и переходников. Для этого от каждого ТВ-приёмника потребуется проложить отдельный кабель до антенны. Центральные жилы нужно скрутить или спаять друг с другом и подсоединить к антенне. То же самое сделать с экранами. Неудобство такой конструкции в том, что придётся тянуть второй провод для антенны телевизора. Да и надёжность её вызывает сомнения.
Подключение к приставкам
Подключение приставки к антенне через сплиттер выполняется точно так же, как и подключение телевизора. Но есть один нюанс, который позволяет обойтись без дополнительных деталей.

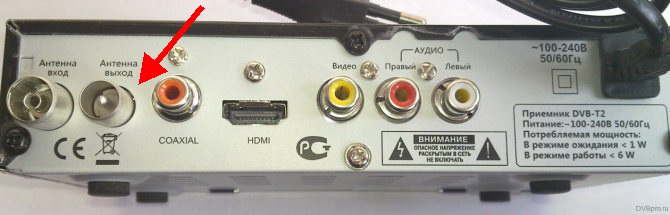

Вы наверняка обращали внимание на разъём RF OUT или антенный выход. Он есть практически на всех ТВ приставках.
Приставка с таким гнездом может выполнять функцию сплиттера. Для этого нужно приобрести кусок антенного кабеля требуемой длины, чтобы проложить от приставки, например, до телевизора на кухне. И два штекера – один обычный, который подключается к гнезду на телевизоре, а второй для подсоединения к антенному выходу на приставке.
Подключаем провод от антенны к входу приставки. Один штекер нашего кабеля вставляем в антенный выход на ней же. А второй втыкаем в телевизор или другую приставку.
При таком способе подключения первая приставка должна быть всё время включена в сеть. Иначе уровень сигнала на втором устройстве сильно падает.
Спутниковая тарелка
Подключить 2 телевизора к одной тарелке можно через сплиттер. Или воспользоваться другим способом.

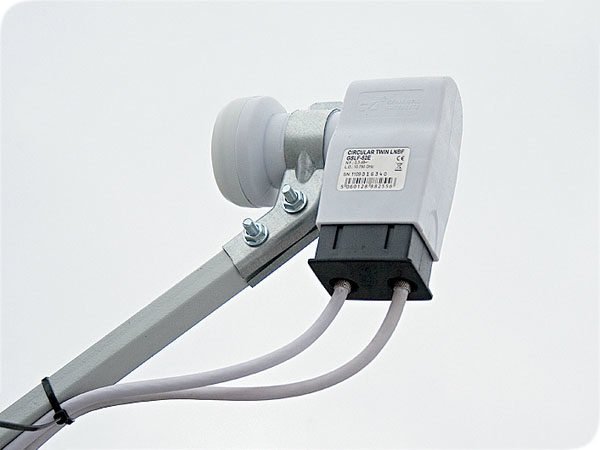

При покупке оборудования выберите конвертор с двумя или, если нужно, большим количеством выходов.
К нему можно подсоединить отдельными кабелями несколько ресиверов. Система будет работать без потерь сигнала.
Другой вариант – установить на одну тарелку несколько конвертеров. К каждому подключается отдельный ресивер.
При любой схеме подключения для каждого телевизора придётся приобретать отдельный ресивер. Подключить несколько экранов к одному ресиверу можно с помощью специального разветвителя, однако все они будут показывать один и тот же канал.
