Если ваше детство пришлось на 1990-е, вы наверняка помните игровую приставку Dendy. Её история была яркой, но недолгой. Вскоре на смену «Денди» пришли приставки нового поколения вроде Sony PlayStation, фирма-производитель обанкротилась и закрылась. Но у любителей ретро-игр этот древний аппарат по-прежнему вызывает живой интерес. Здорово ведь вспомнить школьные годы и погонять в «Марио» или «Танки». Но часто возникают проблемы с подключением игровой приставки Dendy к современному телевизору. Будем разбираться этим вопросом в нашей статье.
Разъемы для подключения
Сейчас в продаже есть масса модернизированных клонов «Денди», которые часто оснащаются разъёмом HDMI. Разумеется, с подключением и настройкой такого девайса никаких проблем не возникнет. Но мы будем рассматривать вариант с классической приставкой из девяностых.
Приставки Dendy выпускались в разных модификациях, но разъёмы для подключения у всех выглядят приблизительно так:
Подсоединить к телевизору приставку можно было двумя способами: к антенному входу или кабелем RCA (он же в просторечии «тюльпан»).
AV

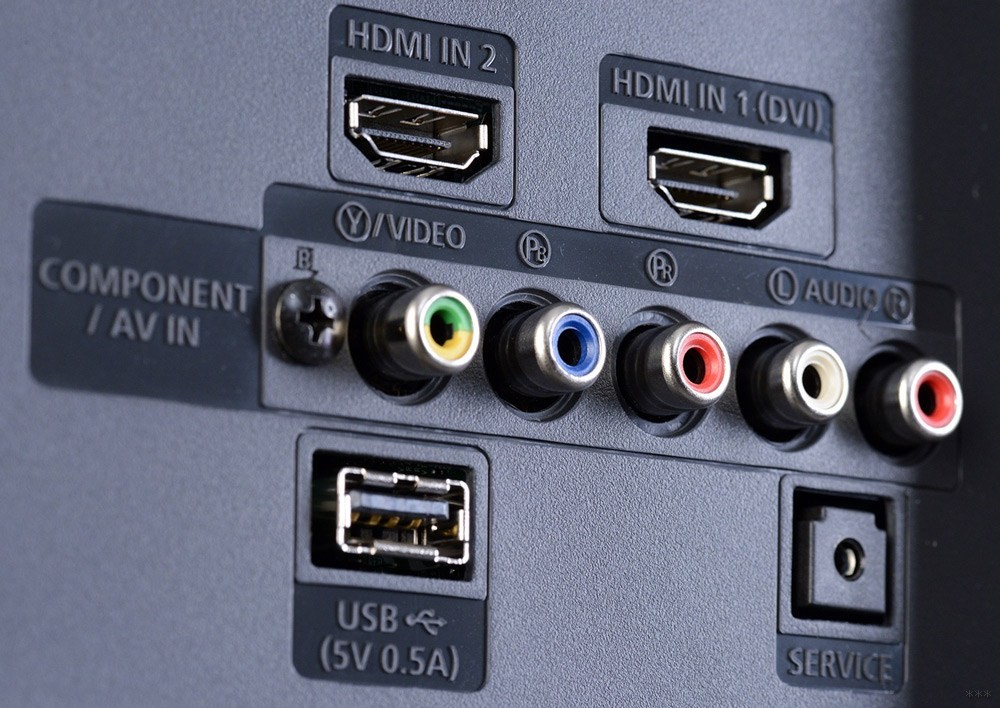

Этот способ подключения современному пользователю наиболее понятен, поскольку всё ещё используется для многих устройств. На панели приставки есть два круглых гнезда – Audio и Video. С помощью кабеля RCA они соединяются с такими же входами на телевизоре.
Так можно подсоединить Денди к телевизору любой модели. Главное – наличие на нём подходящих разъёмов.
Антенный кабель

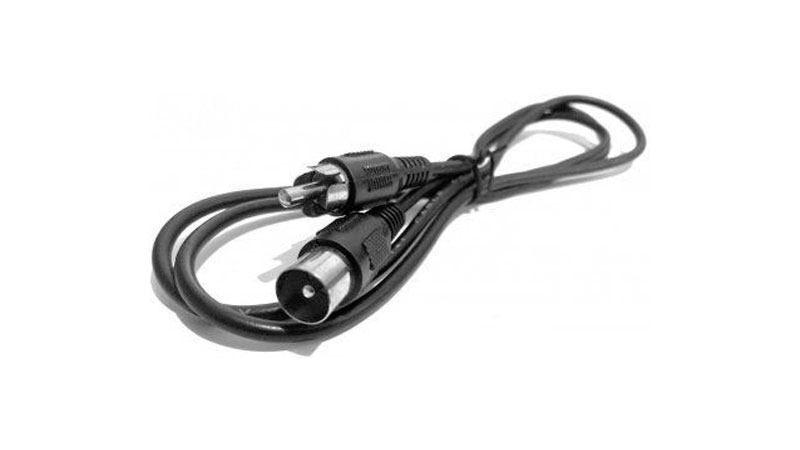

Обычно приставку подсоединяли к антенному гнезду, потому что не все старые ТВ имели RCA-разъём. На панели «Денди» вы видите гнездо, подписанное как RF Switch. Специальный кабель шёл в комплекте с приставкой. Но его можно приобрести отдельно. Выглядит он так.
На одном его конце штекер «тюльпан», который подсоединяют к выходу на приставке. А на другом стандартный антенный штекер. Его вставляют в антенный вход на ТВ-приёмнике.
Сразу стоит отметить, что этот способ отлично подойдёт для старых телевизоров с электронно-лучевой трубкой. А вот для ЖК-панелей его лучше не использовать. Дело в том, что приставка выводит изображение с разрешением 256х224 dpi. На экране современного ТВ с высоким разрешением картинка будет размазанной.
Переходник

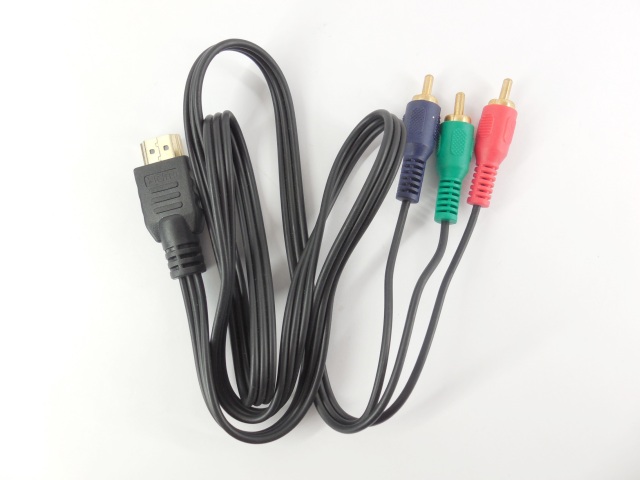

Не все новые ТВ-приёмники имеют разъёмы RCA. В этом случае для получения качественного изображения лучше использовать переходник. Это может быть кабель, на одном конце которого «тюльпаны», а на другом штекер HDMI.

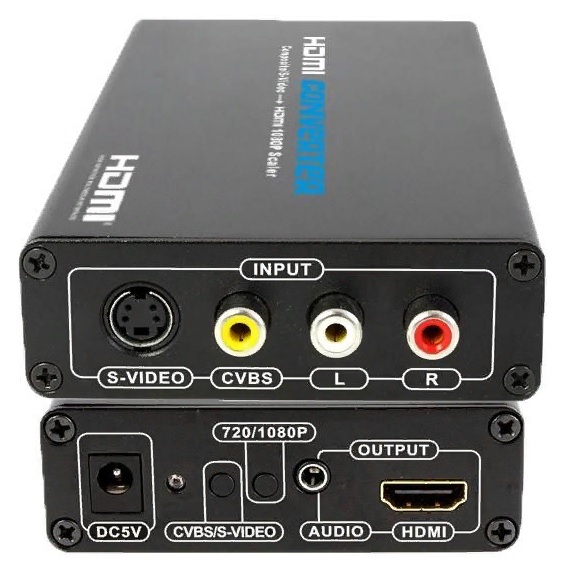

Или конвертер с входом RCA и выходом HDMI.
Такой переходник позволит подключить приставку Dendy к новому телевизору LG, Dexp, Philips и приёмникам других производителей, в которых не предусмотрен вход AV.

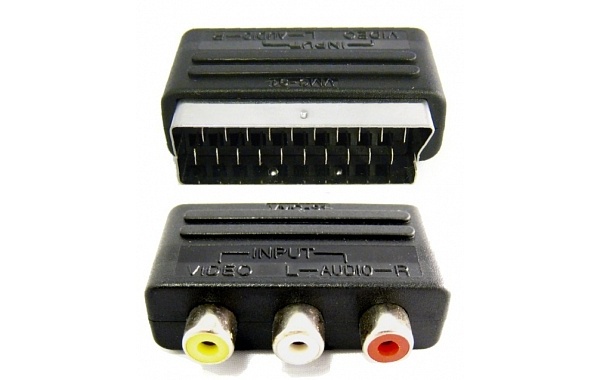

Такие же переходники продаются и для разъёма SCART (в народе его называют «Расчёска»).
Такой разъём присутствует в современных и многих устаревших моделях телевизоров.
Настройка современного телевизора
Посмотрим, как подключить «Денди» к современному телевизору Lg, Samsung, Philips. Для примера будем использовать приёмники этих популярных производителей. На устройствах других марок принцип подключения будет точно такой же.
Для начала подсоедините к приставке блок питания и джойстики. Главный джойстик всегда подключается к левому гнезду. Вставьте картридж с игрой. Без него изображение на экране не появится.
LG
На телевизорах фирмы LG, выпущенных после 2017 года, зачастую нет разъёмов под «тюльпан». Если у вас такой приёмник, без переходника не обойтись. На устройствах, выпущенных ранее, вход AV есть.
Подсоедините приставку к телевизору. Выполняйте все операции на выключенных устройствах во избежание их повреждения. Используйте жёлтый вход AV для видео и белый для аудио. На «Денди» выход под звук только один, поэтому другие входы не понадобятся. Если подключаетесь через переходник, подсоедините кабель к разъёму HDMI или SCART.

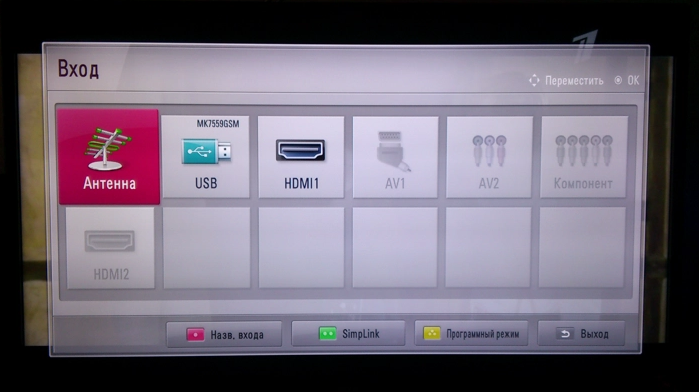

Включите телевизор и приставку. Теперь нужно выбрать источник сигнала – AV или HDMI. Сделать это можно в меню настроек телевизора

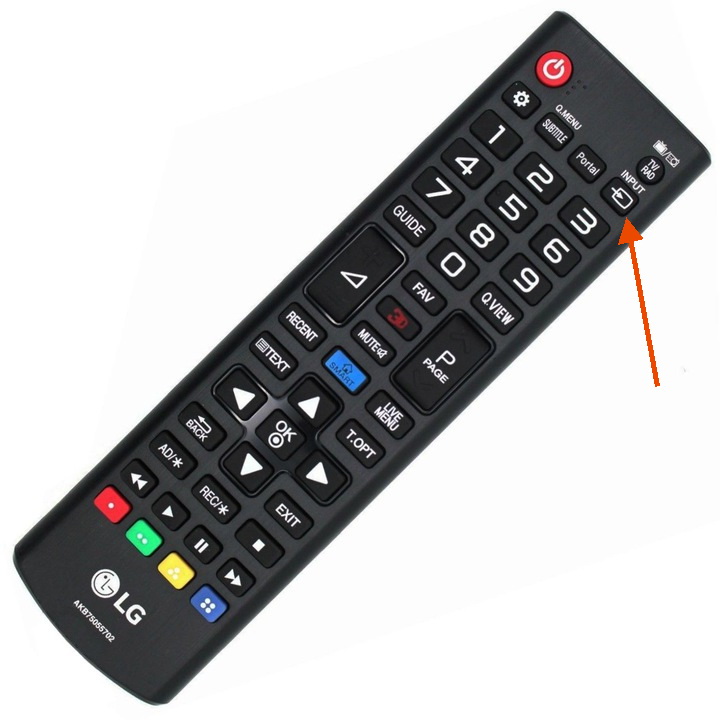

Или нажимая кнопку Input на пульте дистанционного управления.
На экране должна появиться заставка. Теперь можно запускать игры с помощью джойстика.
Samsung

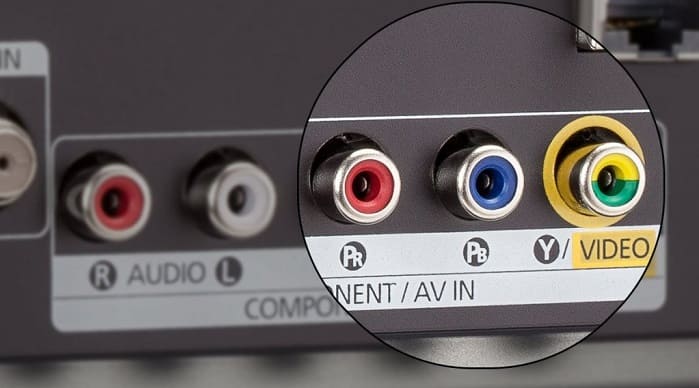

Если вы используете подключение через AV вход, учтите, что на ТВ Samsung разъём для видео не жёлтого, а жёлто-зелёного цвета.
Именно с ним следует соединить выход Video на приставке.

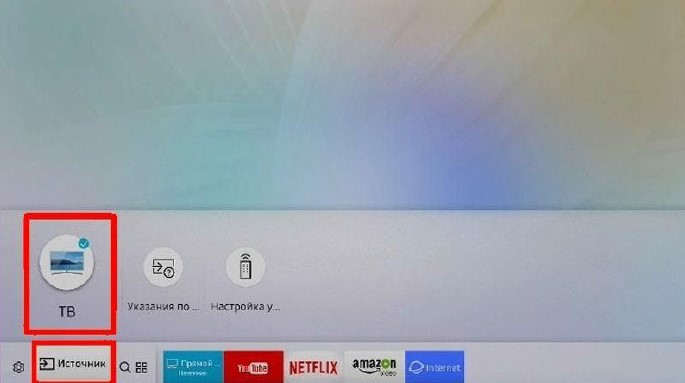

Подключить «Денди» к телевизору «Самсунг» через переходник можно с помощью HDMI. После того, как вы соединили устройство и телевизор, включите питание. В меню ТВ перейдите в раздел «Источник» и выберите вход, к которому подсоединили приставку.
Если на пульте вашего телевизора есть кнопка Source, нажимайте её, пока не появится изображение с приставки.
Philips
Алгоритм подключения здесь точно такой же. Большинство моделей Philips оснащены стандартными разъёмами RCA жёлтого и белого цвета. Подсоедините кабель, включите приставку и на телевизоре укажите источник сигнала. Сделать это проще всего с помощью кнопок input или source на пульте ДУ, в зависимости от модели.
Обратите внимание, что все современные телевизоры широкоформатные. Соотношение сторон у них 16:9. А изображение с приставки рассчитано на старые стандарты, когда экраны имели форму близкую к квадратной. Поэтому картинка будет растянута по ширине. Чтобы исправить это, в настройках ТВ-экрана установите соотношение сторон 4:3. В этом случае по краям у вас будут чёрные полосы, но зато картинка не будет искажаться.
Подключение к старому телевизору
Подключить «Денди» к старому телевизору можно с помощью кабеля RCA, если на ТВ-приёмнике есть AV вход. Процедура подключения точно такая же, как и на любом современном телевизоре, поэтому подробно разбирать её не будем. Вставьте штекеры в разъёмы, включите приставку и переключитесь на вход AV.
Теперь посмотрим, как настроить «Денди» на телевизоре, где нет возможности использовать «тюльпаны». Подключение выполняется через антенный вход с помощью кабеля. Если у вас такого нет, придётся его приобрести.
- Подсоедините блок питания и джойстики, установите в приставку картридж. Штекер «тюльпан» RF-кабеля вставьте в соответствующее гнездо на панели «Денди». Другой конец подключите к антенному входу на ТВ-приёмнике. Включите телевизор и приставку.
- Теперь нужно настроить соединение. Для этого потребуется выполнить поиск каналов точно так же, при подключении антенны.

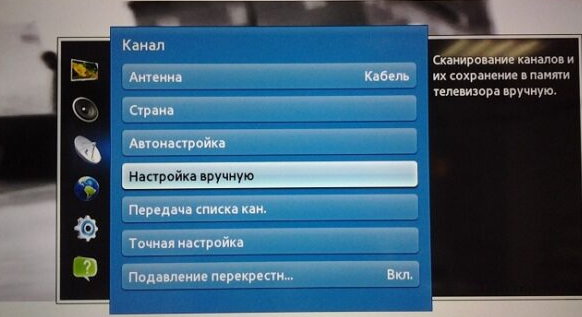

- Откройте меню ТВ-приёмника. Нужный раздел чаще всего называется «Каналы». Вы можете запустить автоматический поиск. Однако при этом обнулится ваш список ТВ-каналов. Поэтому такой вариант годится, если вы не планируете смотреть эфирное или кабельное ТВ, а будете использовать приёмник для игр. В ином случае следует выбирать ручную настройку.
- Найдите канал, который у вас не занят и запустите поиск сигнала. Через некоторое время на экране появится изображение с приставки.
Подключаем монитор
Чтобы поиграть на «Денди», для вывода изображения можно использовать вместо телевизора компьютерный монитор. В нём нет ни RCA разъёма, ни антенного входа. Поэтому подключаться придётся через переходник.

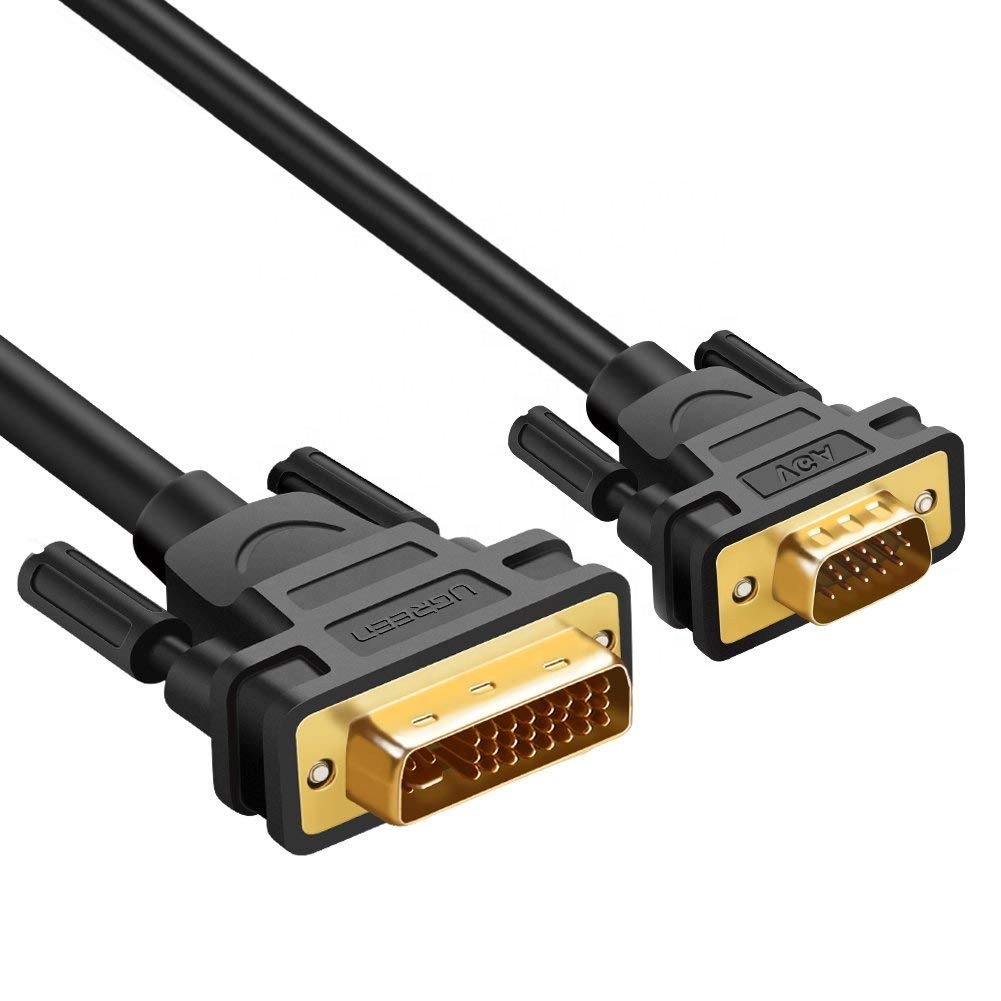

Обычно мониторы подключаются к компьютеру кабелем DVI (слева) или VGA (справа).

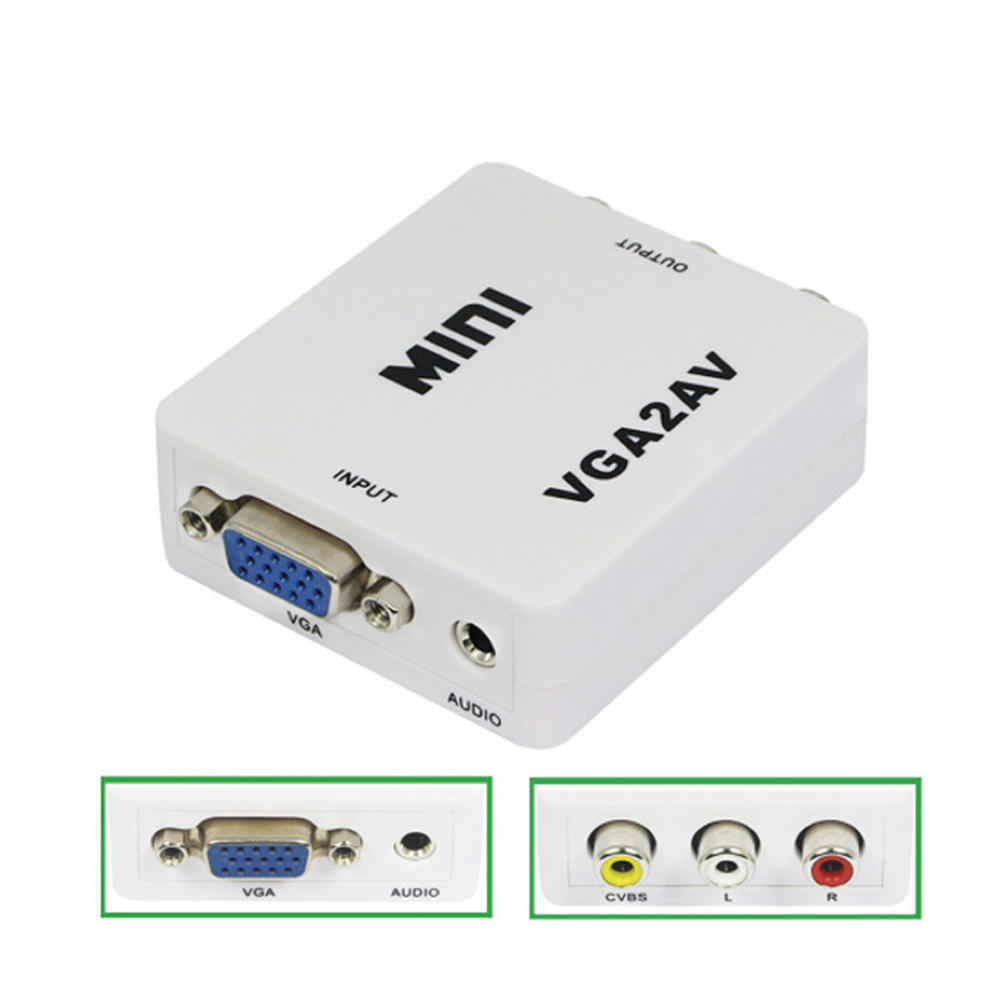

Современные устройства также могут оснащаться входом HDMI. Выбор переходника будет зависеть от характеристик вашего монитора. С помощью вот такого конвертера можно подсоединить приставку к VGA-кабелю.
Если у вас монитор с DVI или VGA, ничего настраивать не нужно. Достаточно подсоединить все кабели и включить питание. На экране сразу должно появиться изображение. Для мониторов с HDMI возможно потребуется выбрать источник сигнала в экранном меню.
Проблемы и решения
Если приставка «Денди» не включается, проверьте правильность подключения кабелей и блока питания. Индикатор на приставке должен светиться. Если он не горит, это означает, что неисправен блок питания или само устройство.

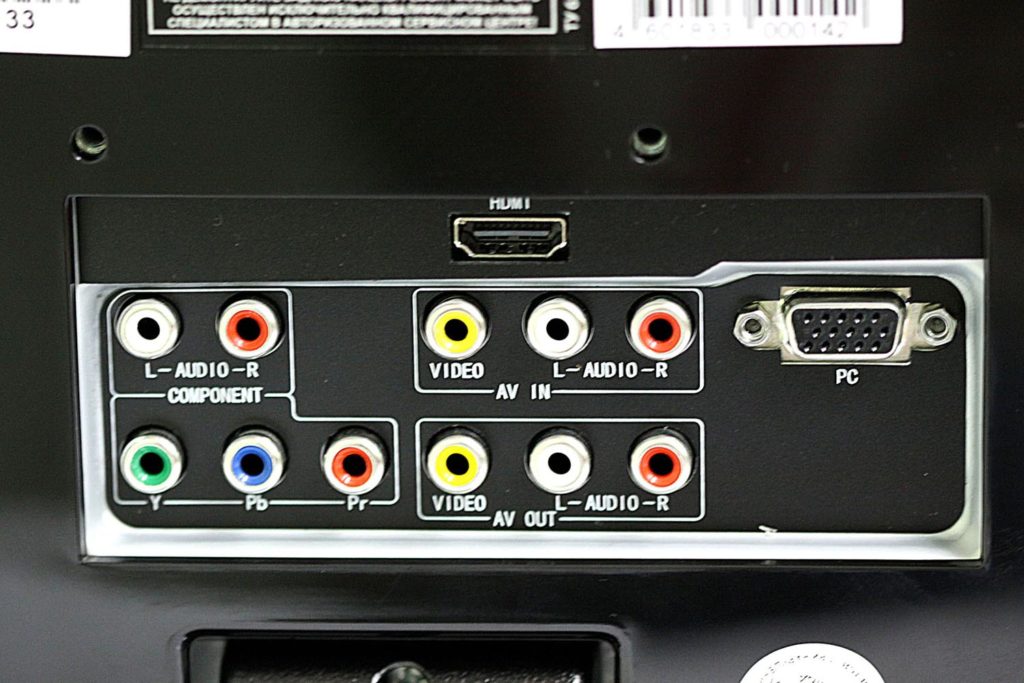

Убедитесь, что вы правильно подключили кабель к телевизору. Разъёмы RCA должны быть обозначены как AV IN (INPUT). Гнёзда AV OUT предназначены для передачи сигнала с телевизора на внешние устройства.

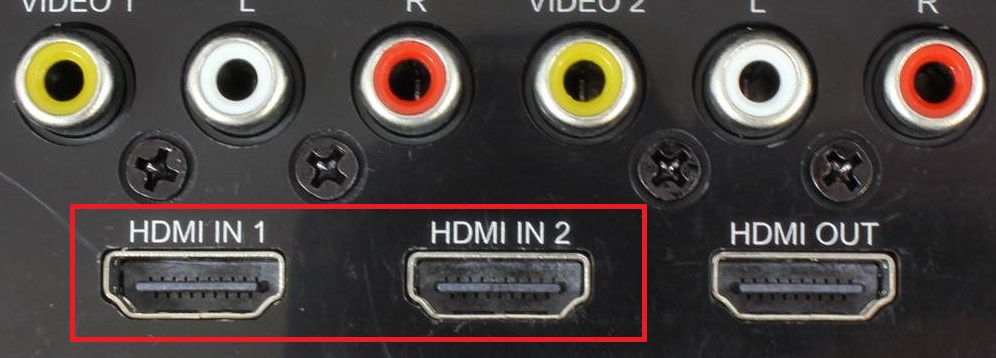

То же самое касается HDMI. Если вы воткнули кабель в гнездо с надписью OUT, изображение не появится.
Также посмотрите, верно ли вы указали в настройках источник сигнала. На современных телевизорах большое количество разъёмов, поэтому можно запросто в них запутаться.
Повреждённый кабель или плохой контакт – частая причина проблем. Проверьте все провода и разъёмы. Если есть возможность, подключите этим же кабелем другое устройство и убедитесь, что всё работает.
Изображение на экране появится, только когда в приставку вставлен картридж. Убедитесь, что он плотно вошёл в разъём. Картридж мог выйти из строя. Попробуйте поставить другой.
Когда индикатор горит, кабели и разъёмы исправны, а параметры телевизора выставлены правильно, однако изображения всё равно нет, отключите «Денди», подождите пару минут и включите устройство снова. Если на вашей приставке есть кнопка RESET, воспользуйтесь ею. Обычно это помогает восстановить работоспособность.
