Подключаем внешние колонки к телевизорам разных марок

Динамики в большинстве телевизоров довольно слабые. Но когда приобретаешь ТВ-панель на стену, чтобы смотреть фильмы на большом экране в высоком качестве, хочется, чтобы и звук соответствовал. Приходится использовать внешнюю акустику. В этой статье расскажем, как подключить колонку к телевизору и что для этого нужно.

Входы и разъемы

Важно понимать, какие разъёмы для подключения аудиосистем есть на вашем Смарт ТВ, чтобы потом не искать переходники.

SCART

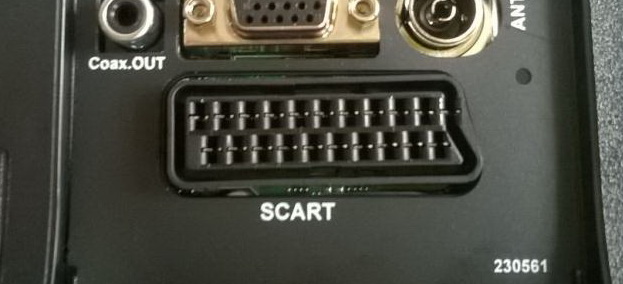

Поверните телевизор к себе задней панелью и осмотрите её. Эта большая колодка с множеством отверстий называется SCART.

Хотя он задумывался как универсальный разъём, вряд ли вы будете подключать к нему колонки. На современных аудиосистемах такого выхода нет. Но SCART может быть полезен, если у вас заняты выходы RCA. Через переходник к нему можно подключить колонки с RCA-выходом.

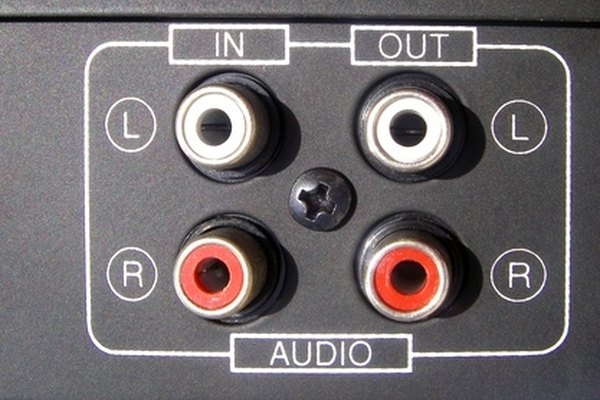

А вот и сам RCA или «тюльпан».

Понятно, что разъёмы IN предназначены для передачи сигнала с внешнего источника на телевизор, а OUT (или OUTPUT) наоборот, для вывода звука на колонки. RCA-разъёмы парные – белый и красный. Таких пар может быть несколько. Это самый распространённый, хоть и устаревший способ подключения внешних динамиков. Для его использования на воспроизводящем оборудовании должны быть такие же входы, обозначенные AUDIO IN.

HDMI

HDMI – современный и актуальный разъём, предназначенный для передачи видео и аудио сигнала в хорошем качестве по одному проводу. На современных телевизорах таких портов обычно несколько штук.

Кажется, здесь всё просто: на любом устройстве HDMI выглядит одинаково, как и кабель к нему. Но нужно знать, что не каждый такой разъём умеет передавать звук с телевизора на внешнюю аппаратуру.

Теоретически все порты HDMI версии 1.4 и выше работают в обе стороны. То есть могут транслировать звук на колонки. Но часто производители экономят и обратный аудиоканал есть только на одном разъёме. Тогда он подписан как HDMI OUT или ARC. Если у вас такая маркировка присутствует, смело можете подсоединять колонки к такому разъёму. Если же все порты подписаны как HDMI IN, версия порта неизвестна, да ещё вдобавок телевизор неизвестного китайского производителя, лучше функциональность разъёмов заранее проверить опытным путём.

На колонках, которые вы будете подключать к телевизору, соответственно должен быть HDMI вход.

S/PDIF

S/PDIF или оптический выход. Разъём под оптоволокно, предназначенный для работы с домашними кинотеатрами и аудиосистемами.

Обозначается как DIGITAL AUDIO OUT, OPTICAL OUT. На аудиоаппаратуре для подключения другого конца кабеля должен быть оптический вход.

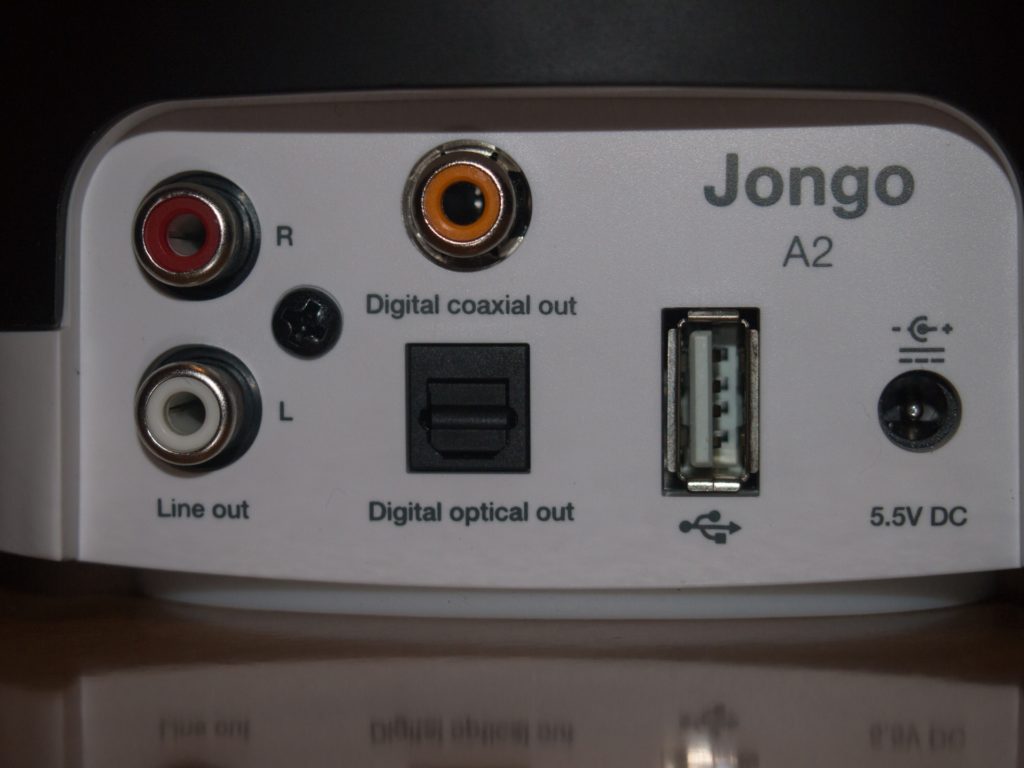

Коаксиальный выход также используется для передачи цифрового звука. Это круглый разъём, подписанный Digital Coaxial Out.

Подключение колонок к телевизору через цифровой выход обеспечивает наилучшее звучание. Но цифровые разъёмы есть не на всех моделях.

MiniJack

Ещё один способ подключить акустику к телевизору – использовать выход для наушников под 3.5 мм miniJack.

Через него напрямую подсоединяются компьютерные колонки к телевизору. А с помощью переходника можно включить аудиосистему с RCA-входом. Этот способ позволяет подключить на старые ТВ-приёмники современный звук.

Подробнее, как подключить наушники к телевизору по ссылке.

Bluetooth

И, наконец, способ, который не требует никаких разъёмов – беспроводное подключение через Bluetooth. Если в вашем ТВ есть встроенный Блютуз-адаптер или вы используете внешний «свисток» для USB-порта, вы можете использовать беспроводную гарнитуру или колонки. Правда, такой способ не работает для аудиосистем вроде домашних кинотеатров – Bluetooth подключение нестабильно, поэтому качественная аппаратура по-прежнему требует использовать кабель.

Какие нужны кабели

Всё необходимое для подключения аудиосистемы идёт с ней в комплекте. В коробке вы найдёте нужные провода. Но бывает, что производители экономят и комплектуют колонки только RCA кабелем, а оптический провод или шнур HDMI отсутствует. Тогда их придётся приобрести отдельно. Лучше сразу уточнить у продавца комплектацию при покупке и купить недостающее.

Со стандартными проводами вы наверняка разберётесь. Отдельно остановимся на гибридных вариантах подключения.

Если вы собираетесь подключать аудиосистему к выходу 3,5 мм, потребуется кабель-переходник с RCA на miniJack.

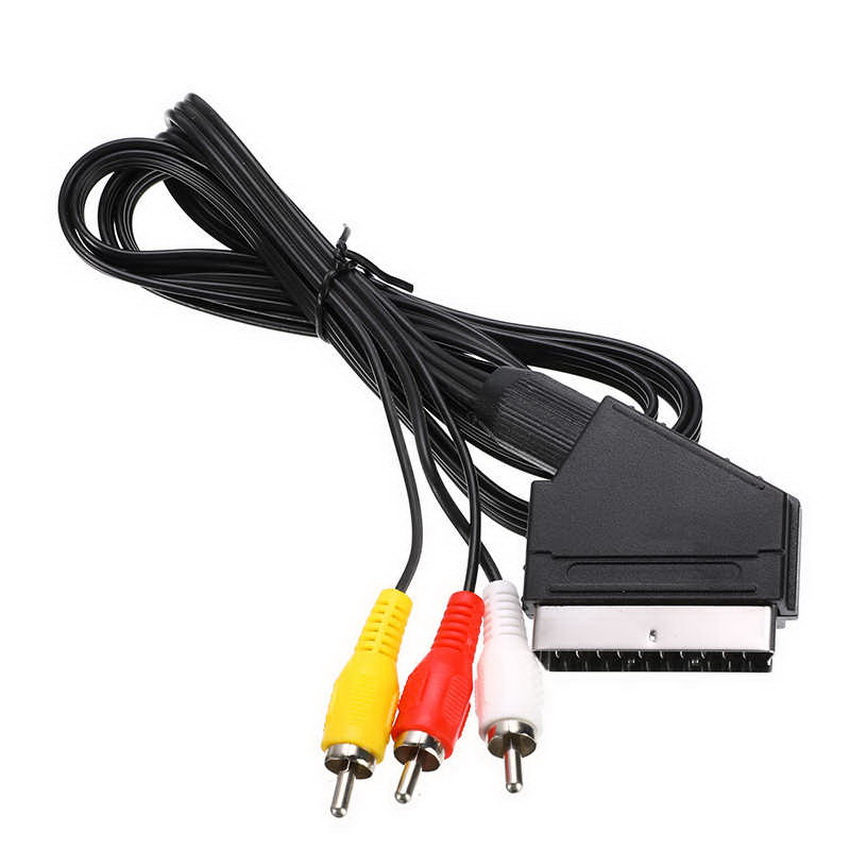

Для подключения к разъёму SCART вам понадобится переходник с «расчёской» на одном конце и «тюльпанами» на другой:

Или кабель SCART-HDMI, если планируете подключать систему с таким входом.

Можно вместо кабеля приобрести вот такой переходник:

Они бывают разные. В том числе, с несколькими типами разъёмов сразу. С их помощью к SCART-выходу можно подсоединить практически любую аппаратуру.

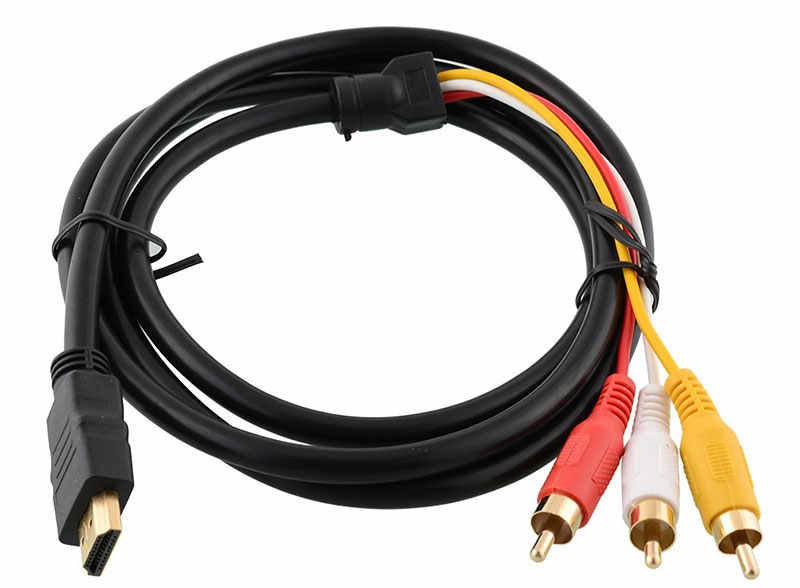

Возможно, понадобится приобрести кабель HDMI-RCA.

Он поможет подключить, например, колонки с HDMI входом к телевизору, на котором такой выход отсутствует, занят другим устройством или не работает.

Подключение активных колонок

Активные колонки – это динамики со встроенным усилителем. Они не требуют дополнительного оборудования и подключить их проще всего. Для соединения с телевизором обычно используется RCA-кабель. Колонки от компьютера подключаются штекером miniJack к выходу для наушников. Поскольку такой разъём отсутствует на большинстве современных ЖК-панелей, заранее приобретите переходник с «тюльпана» на гнездо под штекер 3,5 мм.

Подсоедините акустику к телевизору, вилку сетевого шнура вставьте в розетку. В таких аудиосистемах обычно одна активная колонка, в которую встроены усилитель и блок питания. На ней расположены регулятор звука и кнопка включения питания.

При использовании аналоговых выходов RCA или miniJack настройка не требуется. Цифровой выход или HDMI может потребоваться активировать в меню. Это зависит от модели ТВ.

Включите колонки. Звук с телевизора будет воспроизводиться через них. Встроенные динамики при этом автоматически отключаются.

Подключение пассивных колонок

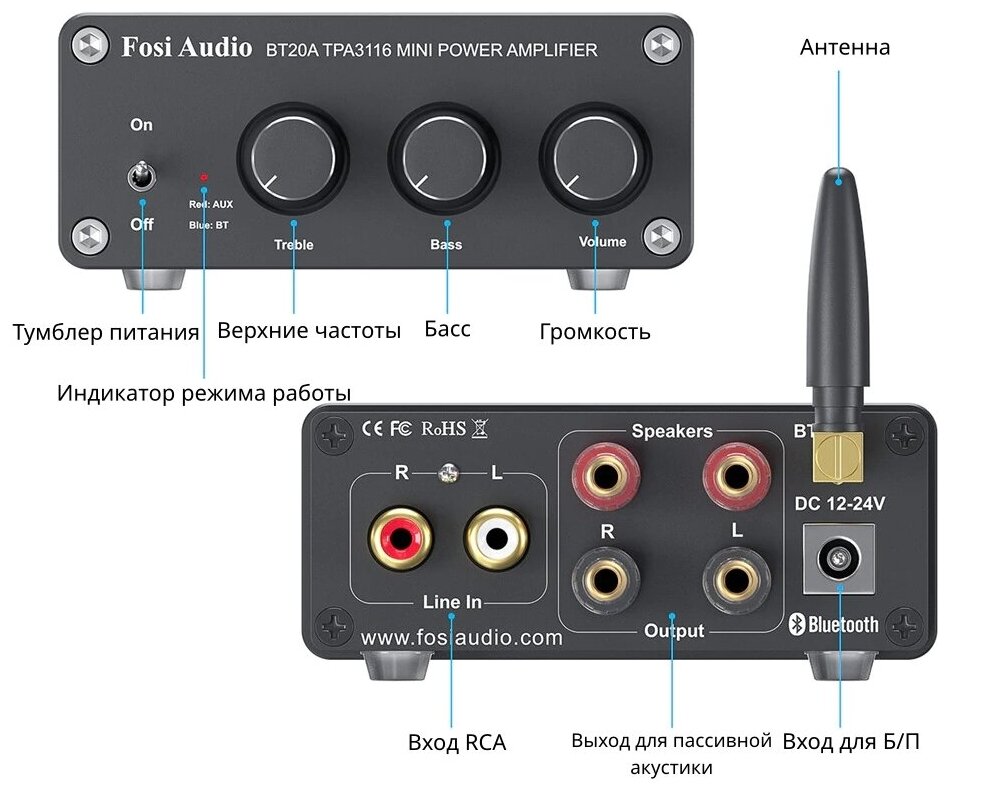

Отличие пассивной акустики – отсутствие встроенного усилителя. Он приобретается отдельно и представляет собой отдельное устройство с блоком питания и органами управления. Параметры звука регулируются на усилителе.

Пассивные колонки подключаются к усилителю через тюльпаны или зажимы (винтовые или на защёлках). Вход может быть любой, в зависимости от модели – RCA, HDMI или цифровой. Есть даже беспроводные усилители, к которым можно подключиться через Bluetooth.

Чтобы подключить пассивную аудиосистему, соедините колонки, усилитель и телевизор проводами. Включите питание на всех устройствах. Всё должно заработать.

Подключение музыкального центра

Музыкальный центр – это набор колонок разного типа, обеспечивающих качественный звук. Бюджетные варианты подсоединяются через miniJack или RCA. Продвинутые модели используют HDMI или цифровой вход.

Подключение музыкального центра ничем не отличается от такой же операции с обычными активными колонками. Достаточно соединить аудиоустройство подходящим кабелем с телевизором напрямую или через переходник и включить питание.

Подключение стереосистемы

Стереосистема – это комплект из пассивных колонок и многоканального усилителя. Колонки отличаются размером и звучанием. Одна из них низкочастотная. Она называется сабвуфер. Количество колонок может быть разное. Есть системы 2.1 (две колонки и сабвуфер), 5.1 (четыре колонки и сабвуфер), 7.1. Самая продвинутая стереосистема называется домашний кинотеатр. Разместив её элементы в разных местах комнаты, можно добиться высокого качества звучания.

Колонки соединяются проводами с усилителем, если он внешний, или с сабвуфером, выполняющим его функцию. Подключение к телевизору может выполняться разными способами. Чаще всего, для обеспечения наилучшего качества звука, используют цифровой выход.

Управлять системой можно с помощью регуляторов на сабвуфере. Домашние кинотеатры часто имеют собственный пульт дистанционного управления.

Подключение беспроводных колонок

Чтобы подключить беспроводную колонку, на телевизоре должен быть Bluetooth-адаптер. У многих Smart TV он встроенный. Если же его нет, используют совместимый USB-модуль.

Включите колонку. Для того, чтобы начать сопряжение устройств, может потребоваться нажать дополнительно кнопку активации Bluetooth. Или удерживать кнопку питания несколько секунд. Порядок действий описан в инструкции к вашему аудиоустройству.

На телевизоре, в зависимости от модели, также могут быть разные варианты сопряжения. Чаще всего нужно войти в настройки звука, выбрать беспроводное устройство, дождаться, пока отобразится ваша колонка, нажать на неё и кликнуть «Подключить».

Если не можете разобраться с подключением, ищите инструкцию для вашей модели телевизора.

Сопряжение нужно выполнить только один раз. Потом колонка будет подключаться автоматически.

Особенности подключения по моделям

Теперь расскажем, как вывести звук на внешние динамики в телевизорах разных производителей.

Телевизор LG

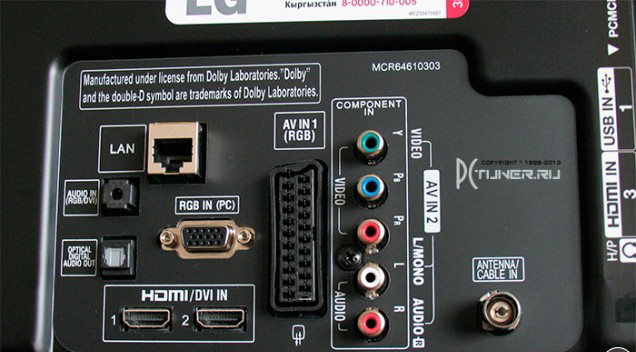

Подключить колонки к телевизору LG можно разными способами. Вот типичная панель Smart TV этого производителя.

Здесь есть оптический выход, три разъёма HDMI, «тюльпаны», SCART и выход под наушники. Подключите колонки с помощью подходящего кабеля. При необходимости используйте переходник.

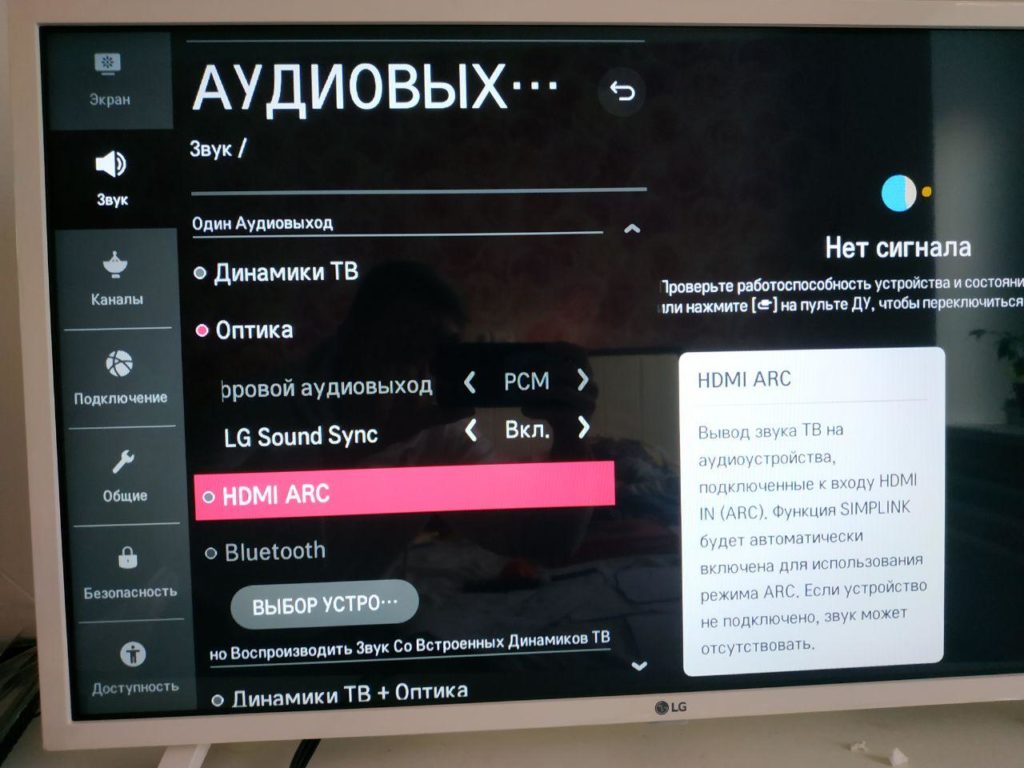

Чтобы завершить настройку подключения внешних динамиков к ТВ Лджи, войдите в меню, нажмите значок с шестерёнкой, затем иконку с тремя чёрточками и выберите «Звук». В разделе «Аудиовыход» выберите «Аудиовыход (оптика/HDMI ARC)», если используется один из этих разъёмов. Здесь же активируйте режим SIMPLINK.

Если у вас колонки с поддержкой синхронизации звука LG (Sound Sync), кликните на «Синхронизация звука LG (оптика)» (если у вас Bluethooth-колонка, то «Синхронизация звука LG (беспроводная)»).

Телевизор Samsung

Чтобы подключить колонки к телевизору Samsung, используйте любой доступный вариант – оптику, RCA или HDMI. В современных моделях доступны все эти разъёмы.

Если вы используете оптический выход или Bluetooth-динамики, нужно в настройках звука указать устройство воспроизведения. Для этого войдите с помощью пульта в меню телевизора «Самсунг», нажмите шестерёнку, найдите раздел «Звук» (изображение динамика) и кликните «Настройка громкоговор.» / «Выбрать динамик». Здесь из списка выберите оптический выход или блютуз-устройство.

Телевизор Philips

Чтобы подсоединить акустическую систему к телевизору «Филипс», используйте HDMI с технологией ARC, цифровой выход или разъем для наушников.

При подключении по HDMI войдите в настройки телевизора, откройте общие настройки, пункт EasyLink и включите эту опцию. Чтобы она активировалась автоматически при подсоединении аудиосистемы, в меню «Настройки телевизора» перейдите в раздел «Звук» — «Дополнительные» — «Акустические системы телевизора» и активируйте «Автозапуск EasyLink».

Теперь нужно включить передачу звука по HDMI. В этом же разделе включите опцию «HDMI ARC».

При использовании цифрового выхода в разделе «Акустические системы телевизора» в качестве источника укажите Optical, если у вас оптический кабель или Digital/COAX для коаксиального кабеля.

На телевизорах Philips встроенные динамики не отключаются автоматически при подсоединении внешней аудиосистемы. Их нужно выключить вручную через меню «Настройки телевизора» — «Звук» — «Дополнительно» — «Акустические системы телевизора».

Проблемы и решения

Звук не воспроизводится через порт HDMI. Нужно проверить, включен ли вывод аудио через этот разъём в меню. Возможно, вы подключаетесь к HDMI, который не умеет выводить звук на колонки. Порт должен быть подписан HDMI OUT или ARC. Самый плохой вариант – производитель телевизора сэкономил и сделал все порты без обратного звукового канала. Или версия HDMI в этой модели ТВ ниже 1.4. В таком случае придётся использовать другой способ подключения.

Подключение к SCART через переходник не работает. Проверьте работоспособность переходника на другом телевизоре. Возможно, это производственный брак. Также на вашем ТВ в разъёме SCART могут быть распаяны только входные контакты. В этом случае аудиосистема работать не будет.

Нет звука при подключении с помощью кабеля RCA. Вы могли перепутать вход и выход на телевизоре. Внешне они выглядят одинаково. Нужные вам разъёмы должны быть с подписью OUT.
