Для просмотра бесплатных эфирных цифровых каналов нужна антенна. Если она уже есть, достаточно подключить её к телевизору и выполнить настройку. Установка с нуля сложнее и может вызвать затруднения на разных этапах. В этой статье мы пошагово разберём, как подключить антенну к телевизору, начиная с подбора компонентов и заканчивая настройкой каналов.
Выбираем антенну
Вопрос выбора антенны многих ставит в тупик. На рынке огромное количество этих устройств, они сильно отличаются по внешнему виду и цене. Оптимальный вариант – узнать, какая антенна установлена у ваших ближайших соседей и приобрести аналогичную.
При выборе следует ориентироваться на ваше расположение относительно телевышки. У каждой антенны есть коэффициент усиления – 9, 15, 20 Дб и т. д. Чем он выше, тем качественней приём. Если вы находитесь далеко от ретранслятора, выбирайте антенну с большим коэффициентом усиления.
Антенны бывают активными и пассивными. Пассивная принимает сигнал только за счёт своей конфигурации. Активная имеет дополнительный усилитель. Антенна с усилителем понадобится в зоне слабого приёма сигнала или в случае, когда вы планируете подключить к ней одновременно несколько телевизоров.
Изучите наш рейтинг комнатных антенн для цифрового телевидения.
Чтобы поймать сигнал цифрового телевидения, антенна должна работать в дециметровом диапазоне. Все современные устройства в магазинах соответствуют этому требованию.
Если у вас в гараже нашлась старая антенна для приёма метровых волн, работать с «цифрой» она не сможет.
Выбираем кабель
Промышленность предлагает потребителю большой выбор коаксиальных кабелей для подключения телевизионной антенны.
Самые распространённые — это отечественный РК-75 и его китайский аналог RG-6U. Они отличаются низкой ценой и универсальностью.
Также вы найдёте более дорогие кабели итальянского производства. Стоимость их может отличаться в 3-4 раза.

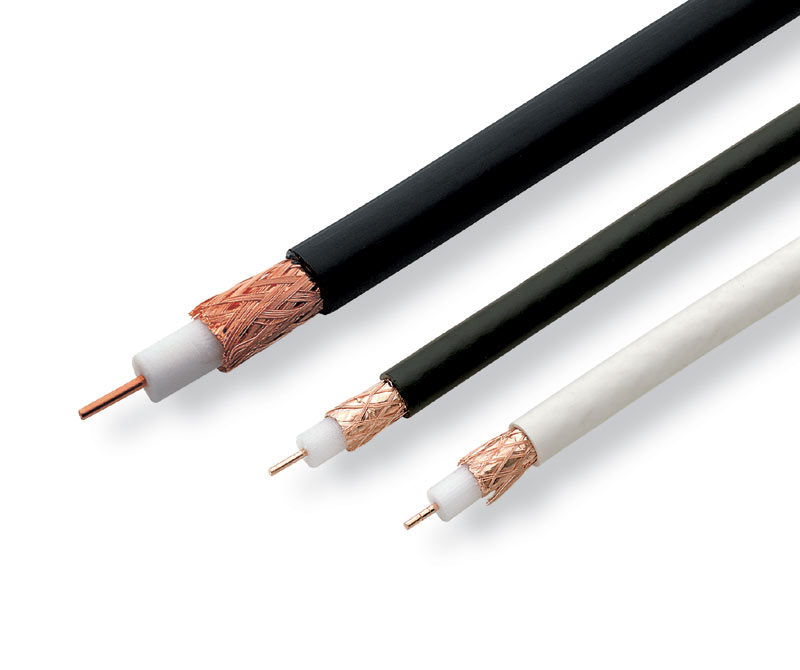

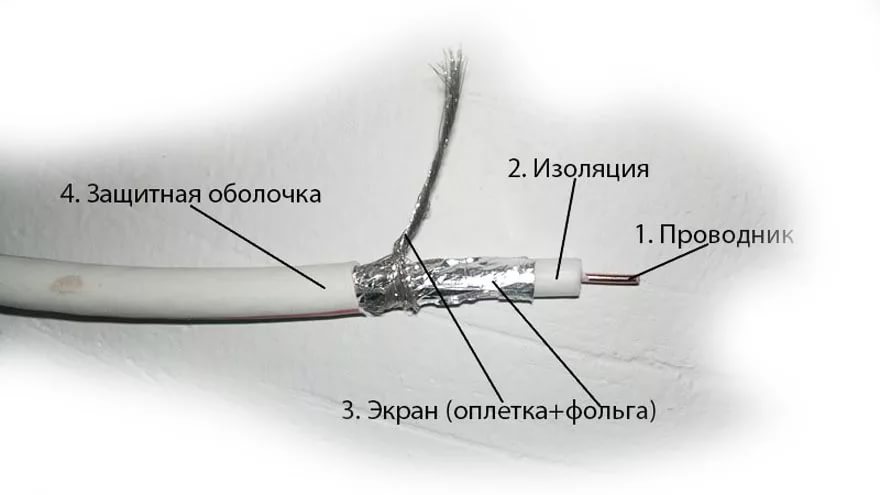

Все телевизионные кабели устроены одинаково: внутри находится медная или стальная омеднённая жила, диэлектрик, алюминиевый или медный экран и внешняя изоляция. Отличие в используемых материалах, толщине жилы и, как следствие, и величиной затухания сигнала. Улучшенные кабели с маркировкой SAT предназначены для спутникового ТВ, которое очень чувствительно к качеству сигнала. А самый дорогой провод итальянской фирмы Cavel DG-113 считается лучшим по своим характеристикам и подходит для любых задач.
В большинстве случаев расстояние от антенны до телевизора у вас не будет превышать 20-30 метров даже в частном доме. В этом случае затухание сигнала будет незначительным. Смысла переплачивать за дорогой провод нет. Вам вполне подойдёт обычный РК-75 и его аналоги. Только в случае, если значительная часть магистрали планируется вести вне дома, берите кабель для наружных работ. Он обычно в чёрной оплётке из материала, устойчивого к ультрафиолету и осадкам.
Волновое сопротивление антенного кабеля 75 Ом. Не стоит использовать провод с сопротивлением 50 Ом. Он предназначен для других целей.
Выбираем штекер
Штекеры старого образца для ТВ-антенны неудобны для монтажа, так как требуют пайки. Лучше приобрести современные комплектующие.

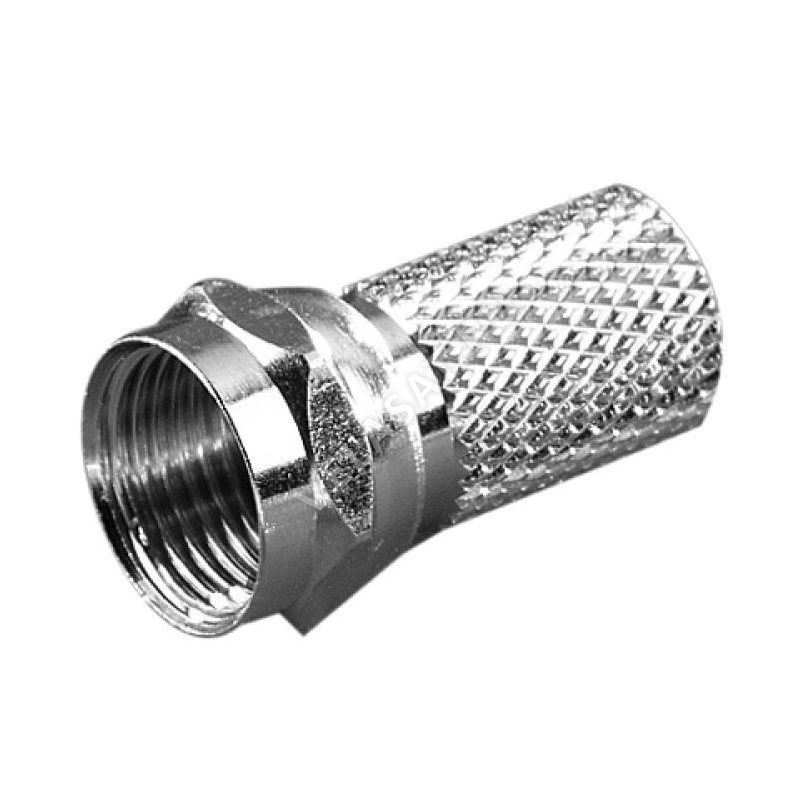

Сейчас коаксиальные кабеля соединяют с помощью гаек, которые называются F-коннекторами.

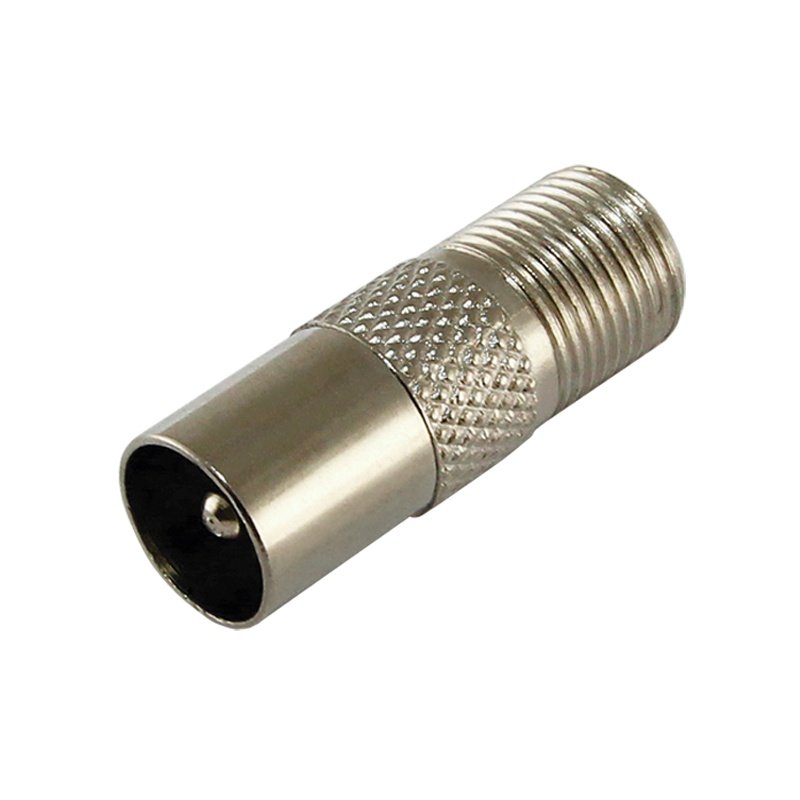

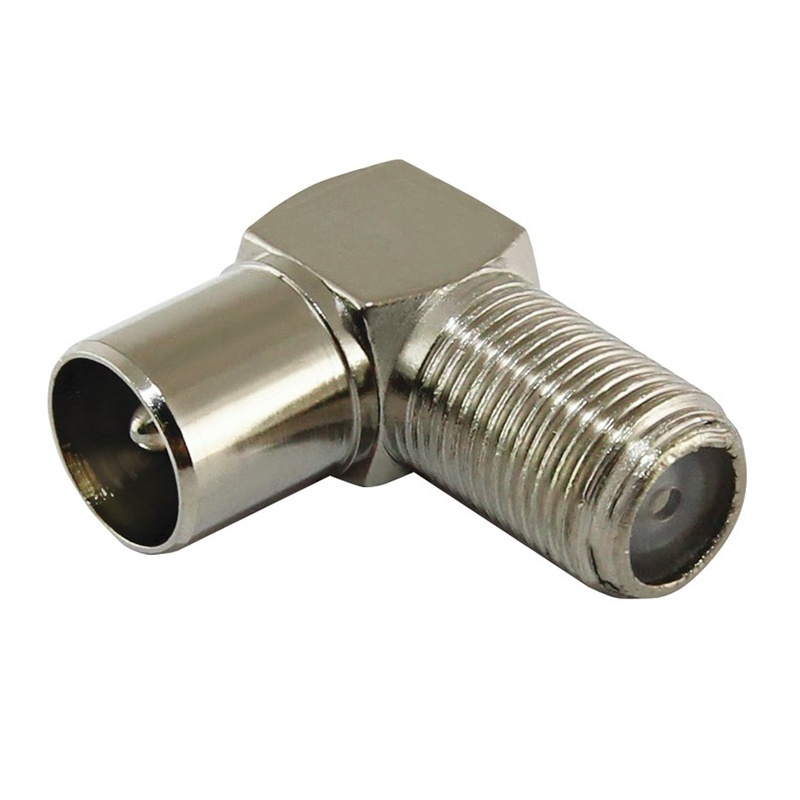

Она просто навинчивается на подготовленный конец провода и не требует пайки. К F-коннектору вы можете с помощью резьбового соединения присоединить, переходники, тройники или штекер. Последний может быть прямой или угловой.
Вы можете выбрать любой вариант, который для вас удобней.

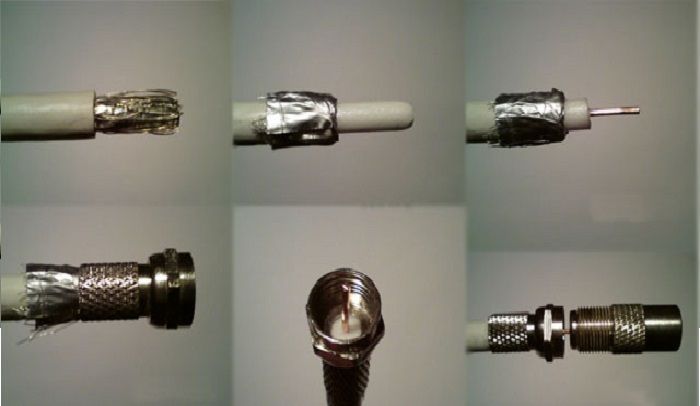

Пошаговая сборка кабеля
Теперь разберемся, как правильно подсоединить антенный кабель к штекеру. Для этого, выполните следующие действия:
- Снимите изоляцию с кабеля, чтобы оголить примерно 1 – 1,5 см экрана.
- Заверните экран и фольгу.
- Зачистите центральную жилу.
- Навинтите гайку на конец кабеля, так, чтобы она закрыла весь экран.
- Центральная жила должна выступать из гайки примерно на 2 миллиметра.
- Прикрутите штекер.
Важно следить за тем, чтобы экран и центральная жила не соприкасались. Замыкание приведёт к потере сигнала или его полному отсутствию.

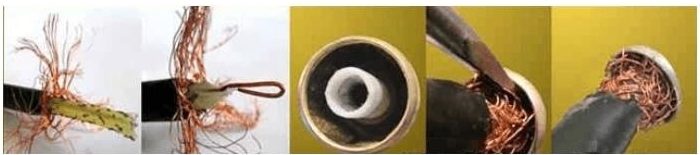

Если нет штекера
Можно временно подключить телевизор к антенне без штекера, если его нет под рукой. Например, когда вы устанавливаете антенну на даче, а до ближайшего магазина ехать далеко.
Для этого точно так же, как описано выше, разделайте конец кабеля. Только центральную жилу следует оголить побольше и согнуть вдвое, чтобы обеспечить плотный контакт в гнезде. Также необходимо надёжно изолировать жилу от экрана. Для этого на конец кабеля надевают отрезок пластиковой трубки подходящего диаметра. Можно для этих целей использовать снятую с него изоляцию.
Подготовленный таким образом конец кабеля вставляется в антенное гнездо телевизора и фиксируется изолентой или иным способом. Но такой вариант ненадёжен и может быть использован только как временный. При первой возможности купите и установите нормальный штекер.
Установка и подключение антенны

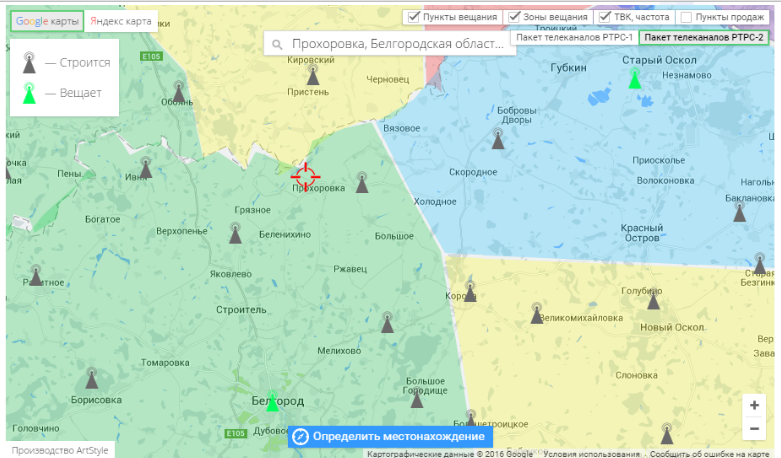

Большинство телевизионных антенн направленные, то есть принимают сигнал только если нацелены на ретранслятор. Определить его расположение можно двумя способами: визуально, если вышка находится в зоне видимости или по карте РТРС.
Установка антенны для цифрового телевидения требует соблюдения общих принципов:
- Максимально точное направление антенны на вышку.
- Чем выше, тем лучше.
- Между приёмником и ретранслятором не должно быть препятствий.
В многоэтажных домах антенну обычно размещают на стене за окном или на балконе. Во втором случае, если монтаж выполняется не снаружи, а внутри застеклённой лоджии, учтите, что металлопластиковые окна имеют внутренний металлический каркас, который частично отражает радиоволны.
В случае, если ретранслятор закрывает другая многоэтажка, сигнал может быть очень слабым или вовсе пропадать. Железобетонные конструкции могут оказаться непреодолимым препятствием для радиоволн.
В частных домах антенну устанавливают на стене, на чердаке или на крыше. За городом часто приходится поднимать её на мачте, поскольку из-за рельефа и большой удалённости сигнал телевышки теряется. В любом случае, необходимо обеспечить надёжную фиксацию антенны в заданном положении, поскольку отклонения из-за ветра всегда приводят к ухудшению приёма.
Присоедините кабель к антенне согласно инструкции. Разделайте его конец, разведите в стороны центральную жилу и экран.

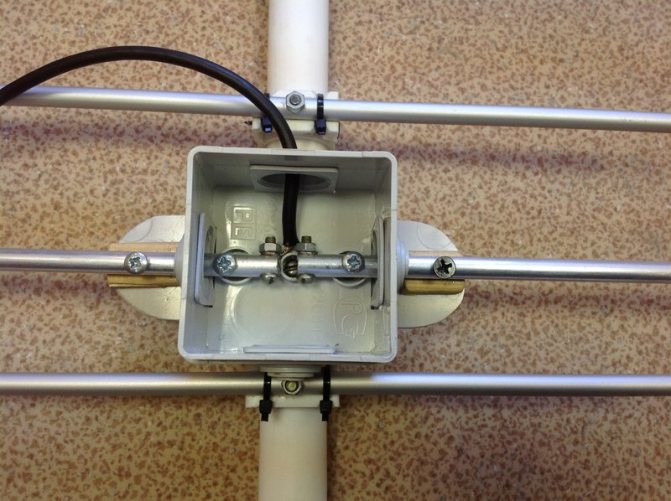

Ещё раз напоминаем, что они не должны касаться друг друга. Фиксация кабеля, как правило, выполняется с помощью болтов. На антенне без усилителя выглядит это так:

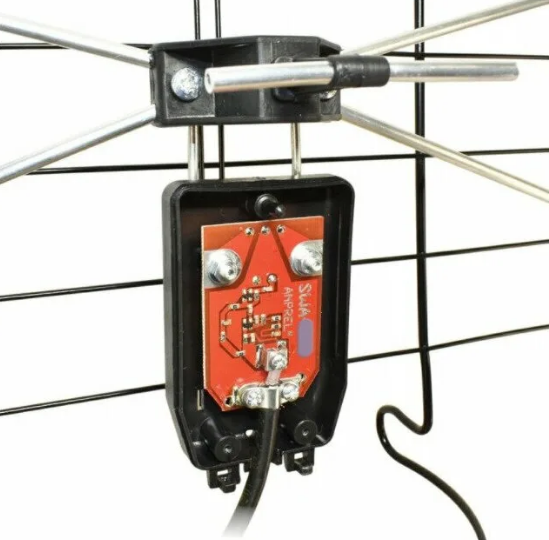

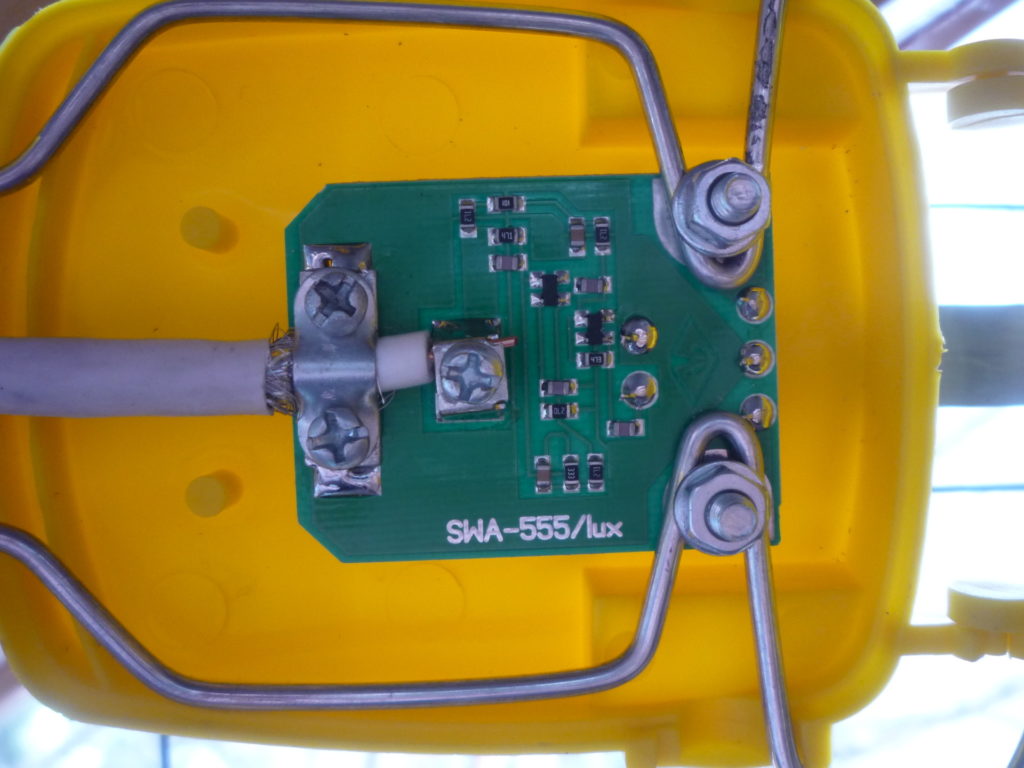

Если используется плата усилителя, подсоединять кабель нужно непосредственно к ней. Делается это таким образом:
Места контакта должны быть защищены от воздействия осадков. Для надёжности можно залить их силиконовым герметиком. Плата усилителя обязательно должна быть помещена в бокс.
Проложите кабель от антенны до телевизора. Здесь важно следовать общим правилам:
- Чем короче кабель, тем лучше.
- Рядом не должны проходить силовые кабеля или находиться источники радиопомех.
- Кабель для антенны телевизора не должен заламываться или зажиматься.
- Обеспечьте надёжную фиксацию, чтобы провод не болтался.
Части кабеля, в случае необходимости, следует соединять с помощью переходников и F-коннекторов. Использовать скрутки нежелательно, потому что они не обеспечивают надёжного контакта.
Теперь можно выполнить подключение антенны к телевизору. Просто вставьте штекер в гнездо ANT IN на ТВ-панели и выполните настройку.
Общедомовая антенна
В многоквартирных домах на крышах установлена коллективная антенна. Она обслуживает один или несколько подъездов. Если нет возможности установить индивидуальную антенну (препятствия на пути сигнала, трудности монтажа и т. д.) или не получается направить её на ретранслятор, для просмотра цифрового ТВ можно использовать общедомовую антенну. Однако за это придётся вносить ежемесячную абонплату.

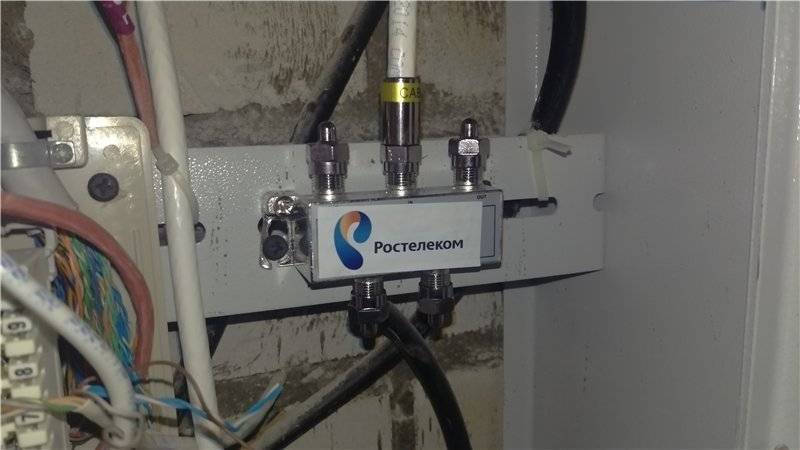

Чтобы подключиться к коллективной антенне, сначала нужно выяснить, какая компания её обслуживает. Сделать это можно в управляющей компании или у руководства вашего ТСЖ (товарищества собственников жилья). Часто на щитке, где находится коммутационное оборудование, есть наклейки с названием фирмы.
После того, как вы узнали куда обращаться, нужно:
- Подать заявление на подключение.
- Дождаться прихода специалиста, который проложит кабель.
В этом случае вам ничего не придётся делать самостоятельно. Монтаж и подключение выполнит мастер.
Комнатная антенна
Комнатная антенна, на первый взгляд, самый доступный вариант подключить бесплатное цифровое ТВ. Выбор таких устройств большой, а цена сравнительно невелика. Подключение выполняется просто: достаточно поставить антенну на шкаф или повесить на стену, подключить штекер и настроить каналы на телевизоре. Однако принимать такое устройство будет только на небольшом расстоянии от ретранслятора при условии хорошей мощности сигнала. За городом или в плотной городской застройке она неэффективна.
Настройка телеканалов

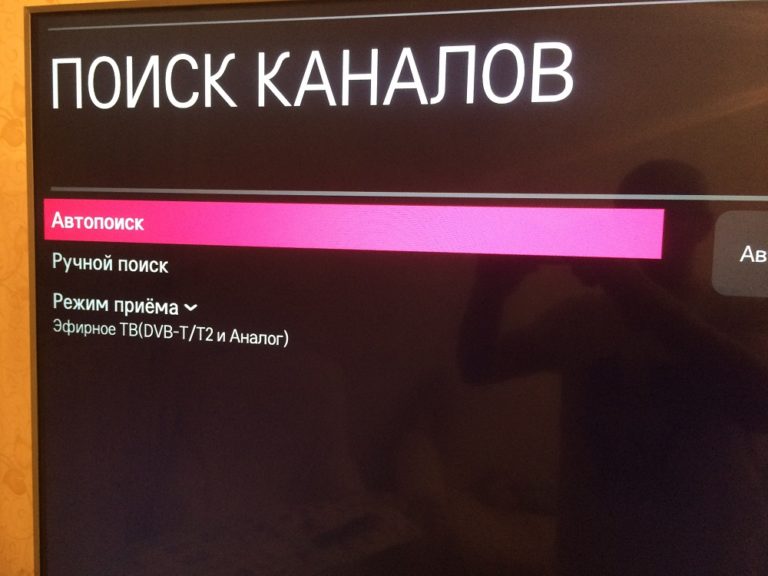

Настройка телеканалов зависит от модели вашего телеприёмника. Общий принцип действий такой:
- Включите телевизор и войдите в меню.
- Найдите раздел «Канал», «Настройка каналов» или «Поиск каналов».
- Выберите источник сигнала – антенна, ЦТВ, DVB-2.
- Запустите автопоиск и дождитесь, пока будут найдены все каналы.

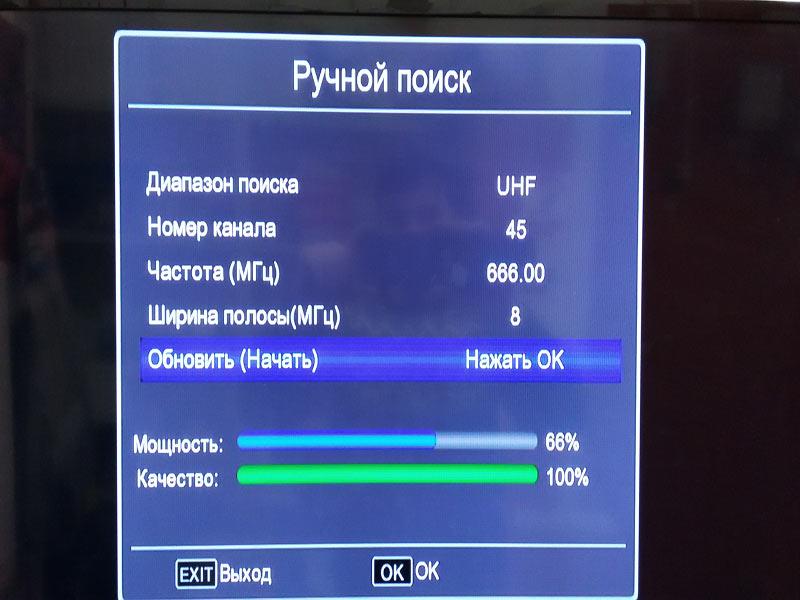

В случае, если обнаружена только половина каналов, изображение зависает, рассыпается на квадраты, проверьте уровень сигнала. В зависимости от модели вашего ТВ, это можно сделать разными способами. Если на пульте есть кнопка INFO, нажмите на неё. Вы увидите информацию о канале и шкалу мощности сигнала. Эта же информация, при отсутствии нужной кнопки, доступно в меню ручного поиска каналов.
Мощность сигнала должна быть максимально близка к 100%. Если показатель 60% и ниже, с приёмом каналов возникают проблемы. Поворачивайте антенну и следите за изменением уровня сигнала. Добейтесь наилучшего показателя. Если же эти манипуляции результата не дали, значит, вам нужен дополнительный усилитель.
Антенный усилитель
Телевизионный усилитель бывает двух видов: плата, которая монтируется непосредственно на антенне, и отдельное устройство, подключаемое в разрыв кабеля.
Плата усилителя может быть предусмотрена заводом-изготовителем или же установлена самостоятельно. Антенный кабель подсоединяется к её контактам.

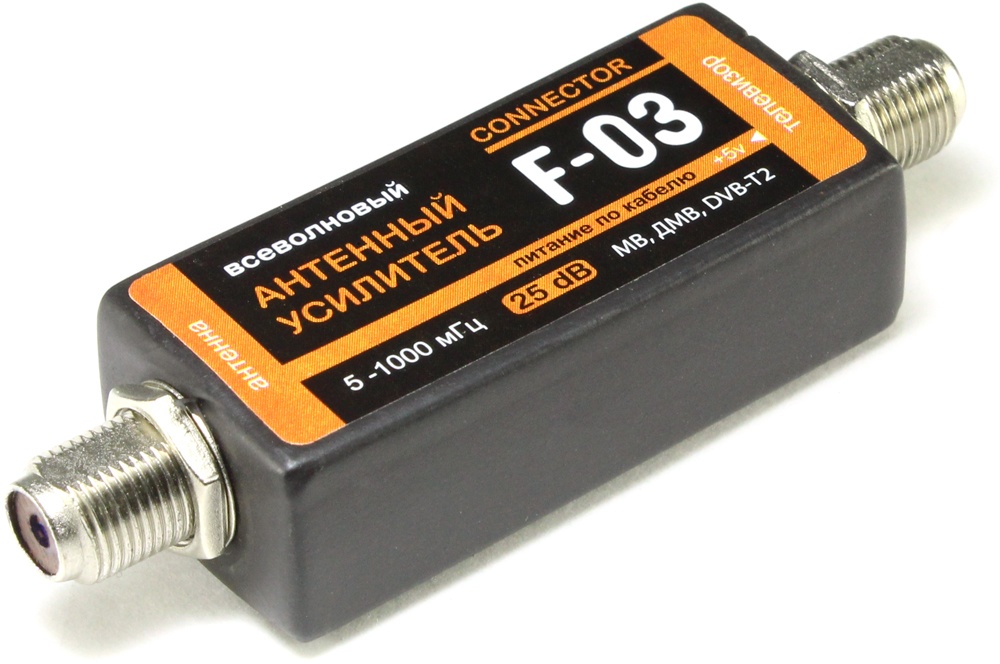

Отдельный усилитель подсоединяется с помощью F-коннекторов. Для этого кабель разрезают, а на его концы навинчивают гайки. К ним присоединяют резьбовой разъём усилителя.

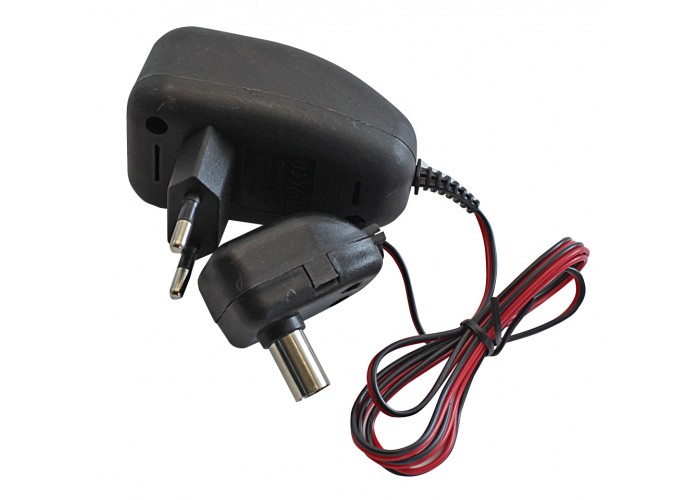

Вне зависимости от того, какой усилитель используется, на него нужно подать питание. Для этого используется адаптер 220 вольт, а ток подаётся по центральной жиле. Адаптер представляет собой блок с вилкой и штекером.

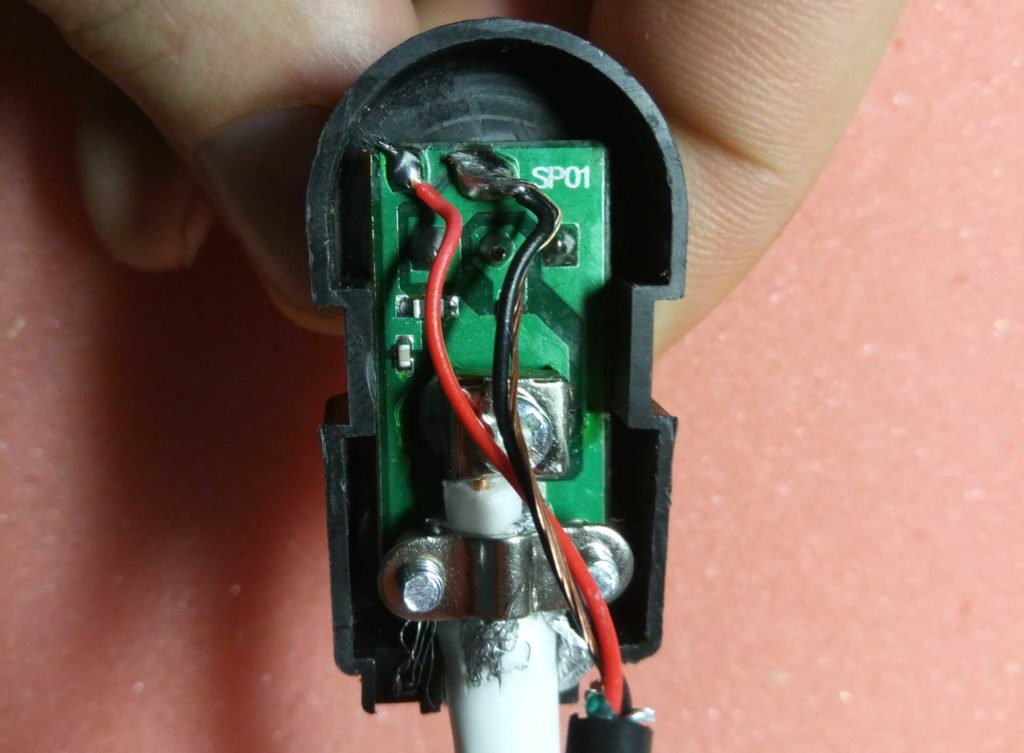

При этом подсоединение кабеля выполняется следующим образом:
Штекер блока питания с подсоединённым коаксиальным кабелем вставляется в антенный вход на телевизоре, а сам адаптер в розетку 220 вольт.

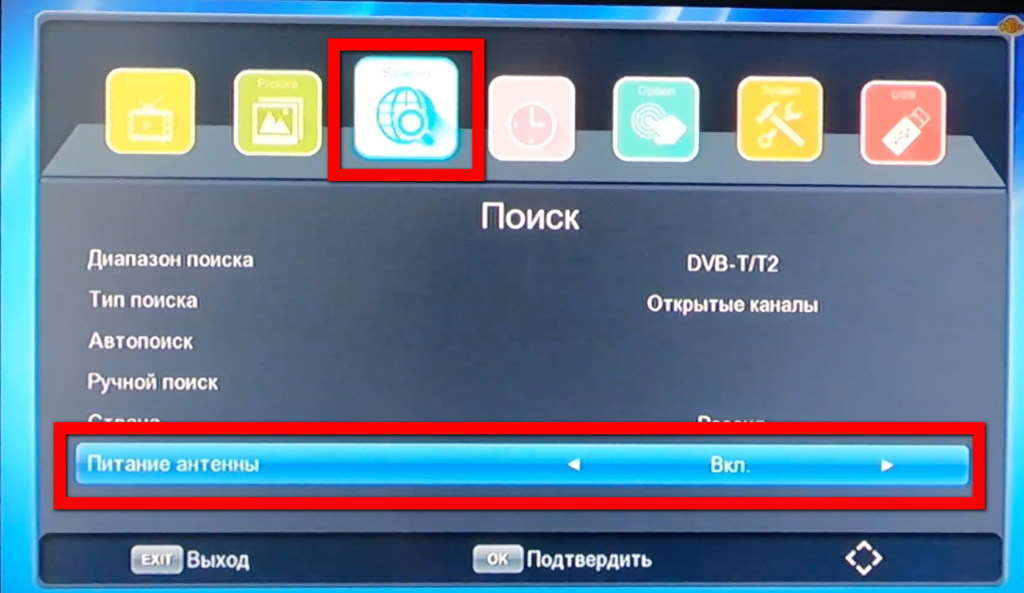

Если вы используете DVB-T2 тюнер, можно обойтись без внешнего питания. Приставки умеют сами подавать ток на антенный усилитель. Для этого нужно только включить соответствующую опцию в меню.
Если несколько телевизоров

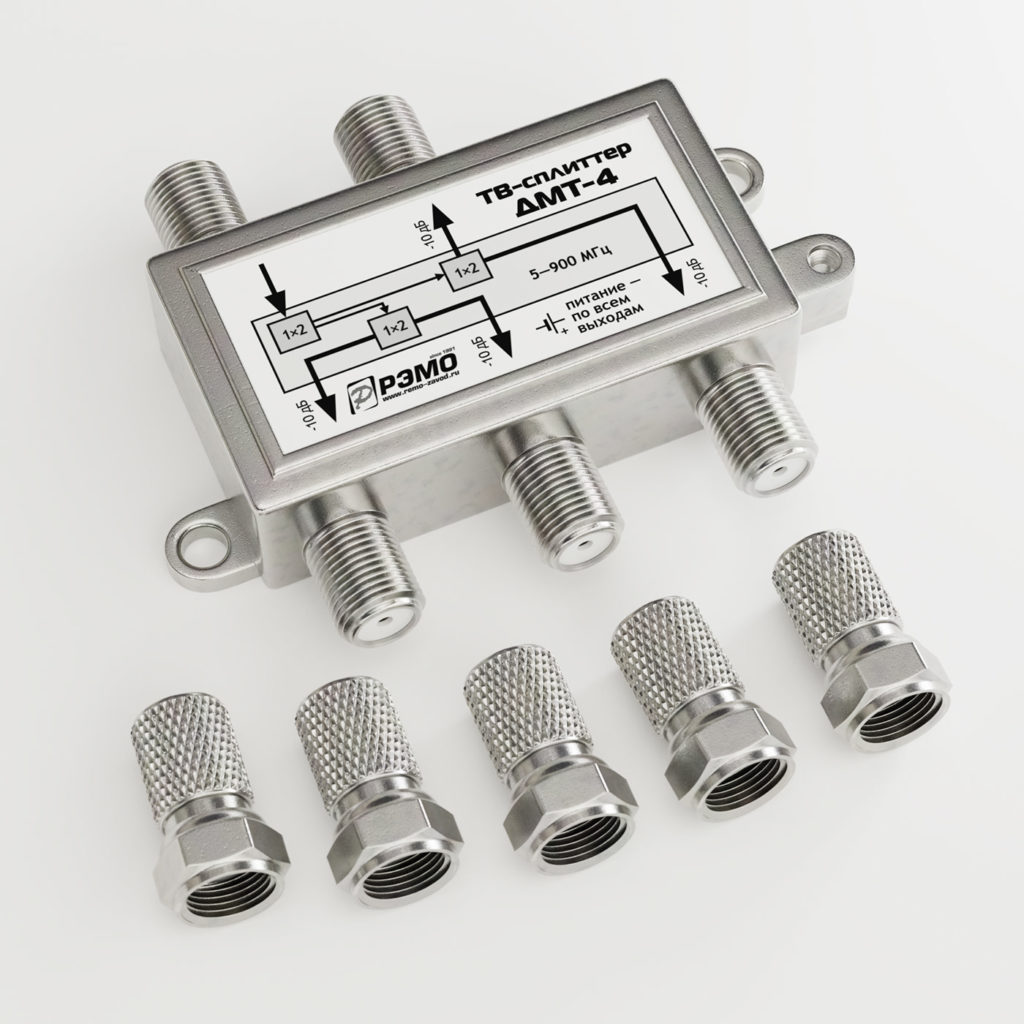

Если у вас дома несколько телевизоров, нет необходимости покупать отдельную антенну для каждого. Используйте специальный разветвитель – сплиттер.

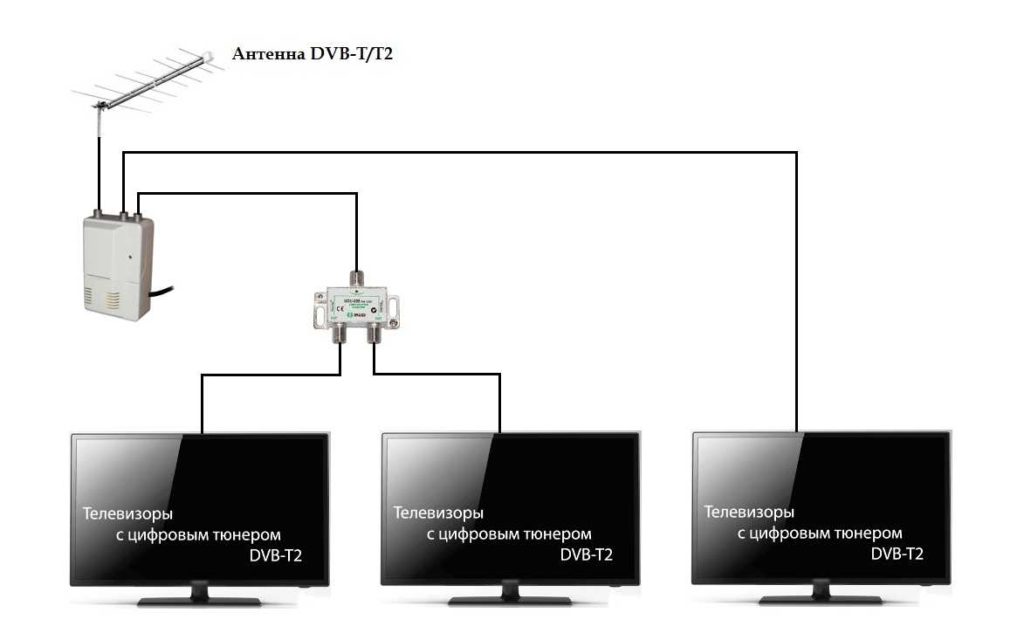

С его помощью вы можете передавать сигнал на несколько устройств одновременно без потери качества. Схема подключения антенны в этом случае будет такая:
Количество подключений теоретически неограниченно. Но при использовании более двух телевизоров обязательно надо использовать активную антенну или дополнительный усилитель сигнала.
