С момента появления первых ТВ-приёмников и до 2000-х мы смотрели только аналоговое телевидение. В 2009 году в России начался переход на эфирное цифровое телевидение. Сейчас он полностью завершён. В аналоге остались только немногочисленные местные каналы. В этой статье речь пойдёт о том, как работает цифровое вещание и почему оно лучше аналогового. А также расскажем, что нужно для того, чтобы принимать «цифру».
Как работает цифровое эфирное телевидение
Чтобы мы могли смотреть телетрансляции, ТВ-приёмник должен получить информацию о изображении и звуковой сигнал. Всё это в аналоге передаётся как есть. Принцип работы цифрового телевидения иной: сигнал кодируется бинарным кодом. То есть формируется последовательность единиц и нулей. Единица – импульс есть. Ноль – импульса нет. По этому принципу работают компьютеры и вся цифровая техника. Телевизор получает этот код, расшифровывает его и создаёт на экране картинку.
Как работает аналоговое телевидение, читайте по ссылке.
Получается, что способ передачи и приёма сигнала не меняется. Телевышка ведёт трансляцию, антенна принимает информацию и отправляет её на телевизор. Но для расшифровки сигнала нужен специальный декодер, который понимает язык «цифры». В современных телевизорах он встроенный. А для старых аппаратов потребуется промежуточное устройство – цифровой тюнер.
Стандарты цифрового ТВ
Существует несколько стандартов цифрового эфирного телевидения. Европа использует DVB-T и DVB-T2 — Digital Video Broadcasting, цифровое видеовещание первого и второго поколения. Хотя DVB-T считается устаревшим, он всё ещё поддерживается. В России строить сеть цифрового вещания стали сразу на основе DVB-T2. На нашей территории поддерживается только этот стандарт.
В Северной Америке используется ATSC. Стандарт ISDB был разработан для Японии, но сейчас в нём вещают телевышки Африки, Южной Америки и Азии. Самый молодой китайский стандарт цифрового вещания DTMB сейчас внедряется на Кубе и ещё нескольких странах.
Между собой эти стандарты несовместимы. Для декодирования сигнала требуется разное оборудование. Поэтому привезённый из другой страны цифровой телевизор в России может не работать.
Преимущества цифрового ТВ
Возникает вопрос: а для чего такие сложности? Специальное оборудование, кодированный сигнал, да ещё и несколько несовместимых между собой стандартов. Ведь с аналогом таких проблем не было – любой телевизор в любой точке мира мог принять сигнал и вывести на экран трансляцию.
Однако преимущества цифрового телевидения (ЦТВ) перекрывают эти неудобства.
Первая, очевидная выгода от перехода на «цифру» — высокое качество изображения. Неизменный спутник аналогового вещания – «снег» на экране. Аналоговый сигнал не защищён от помех, которые вместе с картинкой вынужден наблюдать телезритель. Чем хуже сигнал, тем больше мусора, тем ниже качество.
Цифровой сигнал – это последовательность импульсов, в которую посторонние шумы встроиться не могут. Он даёт либо изображение высокой чёткости, либо, при плохом приёме, не показывает ничего.
Вторая, неочевидная выгода – увеличение пропускной способности эфира за счёт сжатия. Аналоговый сигнал передаётся в незакодированном виде. Поэтому он слишком громоздкий, занимает много места в эфире. На одной частоте может вещать только один канал. Отсюда их малое количество. Даже использование дециметрового диапазона мало улучшило ситуацию. В лучшем случае зритель мог смотреть чуть больше десятка телеканалов.
Цифровой сигнал в этом плане очень компактный. Он сжат настолько, что на одной частоте может разместиться сразу десяток каналов. Декодер принимает сигнал, извлекает нужную трансляцию и показывает на экране.
Места в эфире стало столько, что параллельно с видео и звуком можно передавать ещё и дополнительную информацию: телепрограмму, информацию о трансляции.
Мультиплексы
Поскольку на одной частоте можно поместить несколько программ, ЦТВ транслируется блоками. Они называются мультиплексами. У каждого своя частота. Один мультиплекс включает десять каналов. В некоторых случаях их может быть меньше.
В России планировалось запустить сразу три мультиплекса. Однако на большинстве территории пока что работают только два. У них 20 цифровых каналов. Третий сейчас полноценно не функционирует.
Первый мультиплекс РТРС 1
В первый всероссийский мультиплекс входят десять цифровых каналов.
Кроме телевидения, здесь вещают три радиостанции – «Вести ФМ», «Маяк» и «Радио России».
Второй мультиплекс РТРС 2
Ещё десять каналов включает второй мультиплекс. Он также доступен на всей территории Российской Федерации.
Третий мультиплекс РТРС 3
Третий мультиплекс пока вещает только в Москве, Московской области, Севастополе и Республике Крым. В первом случае в него попытались уместить как можно больше каналов. Они вещают в разное время.
- На территории Крыма в третий мультиплекс входят семь каналов: «Первый Крымский», «Мир 24», «Миллет», «Москва 24», «Севастопольское Телевидение», и в HD качестве «Первый Крымский», «Крым 24».
- В Севастополе вещают восемь каналов: «Первый Крымский», «Мир 24», «Миллет», «Крым 24», «Первый Севастопольский», «Москва 24», «Севастопольское Телевидение» и «Первый Крымский» в формате HD.
Частоты вещания зависят от конкретного региона.
Алгоритм подключения
Теперь расскажем о том, какое оборудование необходимо для того, чтобы смотреть цифровые каналы и как его подключить.
Доступ к коллективной или индивидуальной антенне
Для приёма эфирного ТВ нужна антенна. К ней нет особых требований: антенна может быть внутренняя или наружная. Если телевышка расположена недалеко, то подойдёт обычная комнатная «рогатка». Также вы можете смотреть цифровое ТВ через коллективную антенну на крыше многоэтажки, если у вас есть к ней доступ.
Один нюанс: цифровое вещание ведётся в дециметровом диапазоне. Поэтому антенна должна быть либо дециметровой (ДМВ) либо всеволновой (ДМВ+МВ). Старые антенны для метрового диапазона не годятся. Хотя вряд ли они вообще где-то сейчас используются.
Антенну нужно направить на один из ближайших ретрансляторов. Выяснить его местоположение можно на интерактивной карте РТРС.
Цифровой телевизор или приставка
Вам потребуется цифровой телевизор с встроенным декодером. Если у вас современная ТВ-панель, купленная несколько лет назад, наверняка это то, что надо. Но, на всякий случай, проверьте в инструкции есть ли поддержка «цифры». Это обязательно должен быть стандарт DVB-T2. Производители всегда сообщают о наличии встроенного тюнера.
Если у вас нет инструкции и упаковки, найдите описание вашего ТВ в интернете.

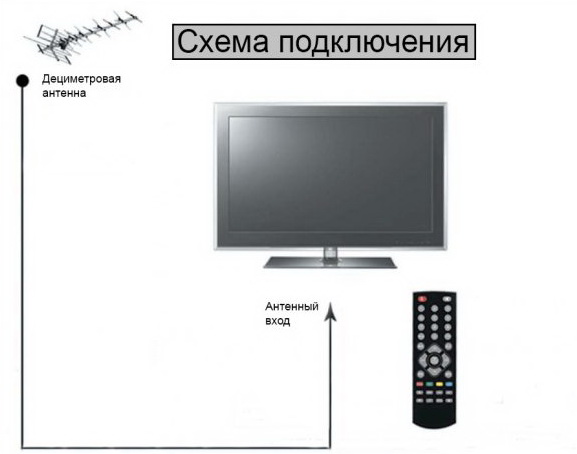

При наличии тюнера переживать не о чем: достаточно подсоединить антенный кабель к гнезду на задней панели и выполнить поиск каналов по инструкции к вашей модели телеприёмника.
Старые телевизоры не оборудованы собственным декодером. Да и некоторые новые модели выпускаются без него. Кроме того, у вас может быть европейский ТВ-приёмник стандарта DVB-T. Он также не сможет принимать цифровой сигнал в России.
В этом случае понадобится внешний тюнер. Эти устройства стоят недорого, в пределах 1000-1500 рублей. Тюнер подсоединяется к телевизору кабелем HDMI или с помощью проводов RCA («тюльпаны»). Антенный кабель подсоединяется к гнезду тюнера. На телевизоре нужно выбрать источник сигнала – AV или HDMI, в зависимости от способа подключения.
Все действия по настройке каналов в этом случае выполняются на тюнере с помощью его пульта ДУ.
